РС-67 реле скорости предназначено для контроля скорости, пробуксовки и поперечного порыва ленты ленточного конвейера, а также контроля движения и обрыва цепи одноцепного скребкового конвейера при скоростях движения ленты в пределах от 0,6 м/сек до 3 м/сек и цепи от 0,4 м/сек до 1,6 м/сек. Реле работает совместно с совместно с тахогенераторным датчиком УПДС или магнитоиндуктивным датчиком ДМ-2. Реле скорости РС-67 может контролировать работу как одиночного конвейера, так и комплексной системы состоящей из нескольких конвейеров, и прочих механизмов, входящих в поточно-транспортные линии сортировок, обогатительных фабрик. Реле скорости типа РС-67 может быть применено для контроля работы механизмов, имеющих движущиеся металлические узлы с воздушными зазорами, например: грохотов, качающихся питателей и прочих дробильных и погрузочных механизмов. Реле скорости РС-67 должно устанавливаться вне взрывоопасных помещений и может работать в условиях умеренного или тропического климата.

Условия эксплуатации.

Допустимая температура окружающей среды для нормальной работы реле — от -10 до +55°С;
влажность до 98% при +35°С.
Допускается питание реле РС-67 переменным током частотой 60Гц.
Степень защиты от воздействия окружающей среды и от соприкосновения к токоведущим частям по ГОСТ 14255-69 Э Р20.
Цепи датчика искробезопасные с коэффициентом искробезопасности — 1,5.
Габариты реле РС-67 не более 215х145х175 мм.
Масса не более 4 кг.

Технические данные.

Номинальное напряжение питания переменного тока частотой 50 Гц – 127, 220, 380 В
Колебания напряжения питания от +10 до -15%
Потребляемая мощность не более 6 В•А
Количество контактов реле 2з+1р+1п
Напряжение, коммутируемое контактами реле: 2з+1р – до 250 В; 1п – до 36 В.
Ток, коммутируемый контактами реле: 2з+1р – до 5 А; 1п – до 2 А.
Мощность, коммутируемая контактами реле: 2з+1р – до 500 В•А; 1п – до 72 В•А.
Чувствительность:
минимальный сигнал, воспринимаемый реле при контроле движения цепи скребкового конвейера, должен быть не более 2 В.
минимальный сигнал, воспринимаемый реле при контроле скорости ленты ленточного конвейера, должен быть не более 7 В.
Коэффициент возврата не менее 0,75.
Выдержка времени:
на включение от 2 до 6 с;
на отключение – регулируемая от 2 до 5 с.
Допускается питание реле РС-67 переменным током частотой 60Гц.

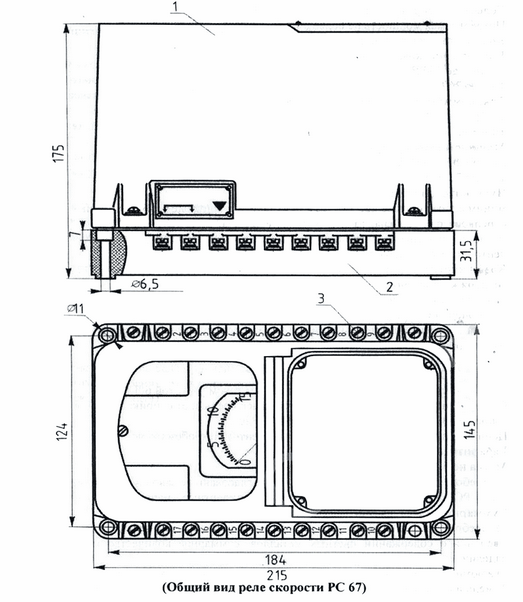

Габаритные и установочные размеры
