Термометр манометрический сигнализирующий
ТКП-160Сг-М2

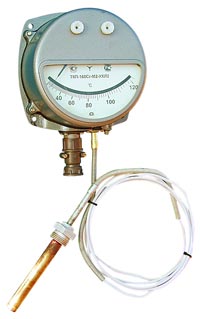

Термометр манометрический сигнализирующий ТКП-160Сг-М2 предназначен для измерения теплотехнических параметров и управления внешними электрическими цепями от сигнализирующих устройств приборов.
Термометры подразделяются на дистанционные и местные (с жесткой связью). Соединение термобаллона с корпусом для местных термометров осуществляется в двух исполнениях:
- с радиальным расположением термобаллона;
- с осевым расположением термобаллона.
Область применения: Электрические отопительные котлы, водонагреватели, термостаты, масляные трансформаторы, сауны, управление температурными режимами нагревательных элементов промышленных и бытовых установок(термопластавтоматы, пресса для изготовления РТИ и пластмассы и т.п.).
Технические характеристики
|
Характеристики |
Значения |
|
Пределы измерений, °C |
от -25 до +75; от 0 до +120; от +100 до +200; от +200 до +300 |
|
Длина соединительного капилляра дистанционного термометра, м |
0,6; 1; 1,6; 2,5; 4; 6; 10; 12; 16; 25 |
|
Длина погружения термобаллона, мм |
160, 200, 250, 315, 400, 500, 630, 800, 1000 |
|
Диаметр термобаллона, мм |
12, 14, 16 |
|
Класс точности термометров |
1,5; 2,5 |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Напряжение питания сигнализирующего устройства |
до 220 В частотой 50 Гц |
|
Разрывная мощность контактов сигнализирующего устройства, В·А |
50 |
|
Масса, кг: - дистанционного (с капилляром 25 м) - местного |
4,5 2,5 |
|
Средний срок службы, лет, не менее |
10 |
|
Материал термобаллона |
ЛС 59-1; 12Х18Н10Т |
|
Вид защитной оболочки капилляра для дистанционных термометров: |
А |
Примечание:
1. Допускаемое отклонение длины погружения термобаллона до 250 мм (+3%).
2. Допускаемое отклонение длины соединительного капилляра +10%.
3. Рабочий предел измерений должен быть равен последним 2/3 диапазона измерений.
Термометр манометрический сигнализирующий ТКП-160Сг-М2 изготавливается по ТУ 25-02.091870-81.
Пример обозначения манометрического сигнализирующего термометра для условий эксплуатации исполнения УХЛ2 с пределами измерений 0-120 °С, класса точности 1,5, длиной соединительного капилляра 10 м, длиной погружения термобаллона 400 мм и полиэтиленовой оболочкой при его записи или заказе:
ТКП-160Сг-М2-УХЛ2 (0-120)-1,5 10-400-Б ТУ25-02091870-81
То же для местных термометров:
ТКП-160Сг-М2-УХЛ2 (0-120)-1,5 ТУ25-02091870-81
То же для исполнения Т2 с медной оболочкой:
ТКП-160Сг-М2-Т2 (0-120)-1,5 10-400-А ТУ25-02091870-81
Местные cигнализирующие термометры изготавливаются без электрических соединений (виска, розетка). По специальному заказу потребителя приборы могут быть изготовлены с соединителями.

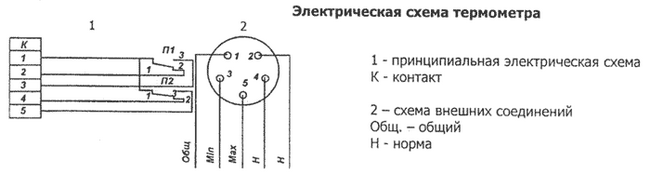

Порядок включения контактов микропереключателей при работе термометра
|
Указатель сигнализирующего устройства |
Температурная отметка шкалы, на которую установлен указатель |
Порядок переключения контактов микропереключателя |
| Правый | Больше температуры измеряемой среды |  |
| Меньше температуры измеряемой среды | ||
| Левый | Больше температуры измеряемой среды |  |
| Меньше температуры измеряемой среды |

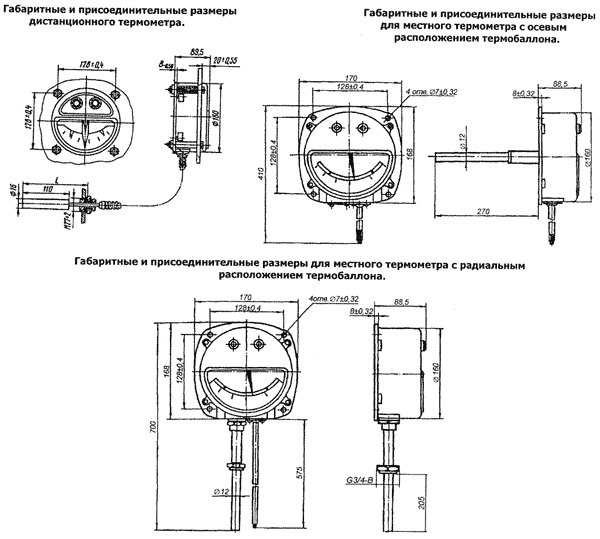

Габаритные и присоединительные размеры
