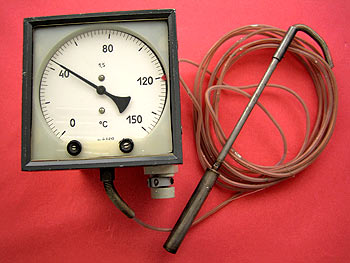

Термометры показывающие сигнализирующие взрывозащищенные ТГП-16СгВ3Т4, ТКП-16СгВ3Т4

        Термометры сигнализирующие взрывозащищенные манометрические показывающие предназначены для непрерывного измерения температуры жидких и газообразных сред и управления внешними электрическими цепями от сигнализирующего устройства.
        Типы:
- ТГП-16СгВ3Т4 - термометр газовый;
- ТКП-16СгВ3Т4 - термометр конденсационный.         Блок электросигнальный взрывозащищенный, входящий в состав термометра, выполнен с видами взрывозащиты «взрывонепроницаемая оболочка, искробезопасная электрическая цепь».

Технические характеристики

Характеристики	Значения
Пределы измерений, °С:
- ТГП-16СгВ3Т4	от -50 до +100; от -50 до +150; от -50 до +50; от 0 до +150; от 0 до +200; от +100 до +300; от 0 до +300; от 0 до +400
- ТКП-16СгВ3Т4	от -25 до +35; от -25 до +75; от 0 до +50; от 0 до +100; от +100 до +200; от +200 до +300
Длина соединительного капилляра, м	1,6; 2,5; 4; 6; 10; 16; 25
Длина погружения термобаллона, мм: - ТГП-16СгВ3Т4 - ТКП-16СгВ3Т4	160; 200; 250; 315; 400; 500 125; 160; 200; 250; 315; 400
Класс точности	1,5
Температура окружающего воздуха, °С: - для исполнения У3: - ТКП-16СгВ3Т4 - ТГП-16СгВ3Т4 - для исполнение Т3	от -50 до +60 от -10 до +60 от -10 до +55
Климатические исполнения	У3;Т3
Относительная влажность воздуха при температуре 35°С, %: - для исполнения У3 - для исполнения Т3	95 100
Степень защиты от воздействия пыли и воды	JP40 или JP54
Виброустойчивость, группа	L3
Параметры питания сигнализирующего устройства: - напряжение, В - частота, Гц	220+22-33 50 ± 1
Напряжение внешних коммутируемых цепей: - переменный ток с частотой (50 + 1) Гц, В - постоянный ток, В	24; 40; 60; 110; 220 24; 60; 110; 220
Разрывная мощность контактов сигнализирующего устройства, В·А	50
Сигнализирующее устройство непрямого действия исполнение	VI
Давление измеряемой среды, кгс/см2, до: - без защитной гильзы - с защитной гильзой	64 250
Исполнение по взрывозащите	1ExdibsllDT4
Присоединительная резьба, D, мм: - ТГП-16СгВ3Т4 - ТКП-16СгВ3Т4	М33х2 М27х2
Габаритные размеры, мм	200х200х191
Масса термометра без термосистемы, кг, не более	5,2
Изготавливаются по	ТУ 25-0210.028-86
Код ОКП	42 1114

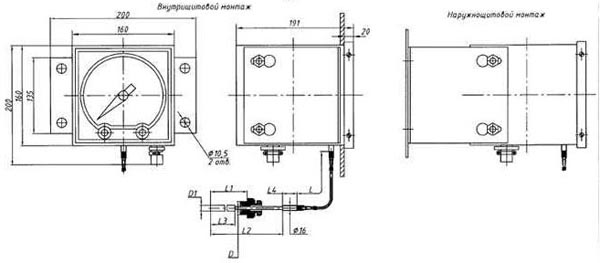

Габаритные и присоединительные размеры
