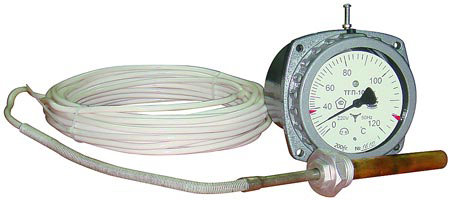

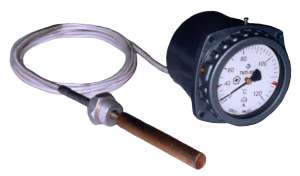

Термометры показывающие электроконтактные ТГП-100-М1, ТГП-100Эк-М1

        Термометры показывающие предназначены для измерения температуры жидких и газообразных сред; термометры показывающие электроконтактные - для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.
        Типы:
- ТГП-100-М1 - термометр показывающий газовый;
- ТГП-100Эк-М1 - термометр показывающий электроконтактный газовый.

Технические характеристики

Характеристики	Значения
Пределы измерений, °С	от -50 до +50; от -50 до +100; от -50 до +150; от 0 до +150; от 0 до +200; от 0 до +300; от +100 до +300; от 0 до +400
Длина соединительного капилляра L, м	1,6; 2,5; 4; 6; 10; 16; 25
Длина погружения термобаллона L1, мм	160; 200; 250; 315; 400; 500
Классы точности	1; 1,5
Температура окружающего воздуха, °С: - для исполнения УХЛ4 - для исполнение Т3	от -10 до +60 от -10 до +55
Относительная влажность воздуха при температуре 35°С: - для исполнения УХЛ4, % - для исполнения Т3, %	80 100
Степень защиты от воздействия пыли и воды	JP40 или JP54
Виброустойчивость, группа	L3
Напряжение внешних коммутируемых цепей: - переменный ток, В - постоянный ток, В	24; 40; 60; 110; 220; 240 24; 60; 110; 220
Разрывная мощность контактов сигнализирующего устройства, В·А, не более	30
Сигнализирующее устройство прямого действия исполнение	V
Давление измеряемой среды, кгс/см2	64 без защитной гильзы 250 с защитной гильзой
Присоединительная резьба, D, мм	М33х2
Габаритные размеры, мм	106х106х75 (106х106х150 - Эк)
Масса термометра без термосистемы, кг, не более	0,9
Изготавливаются по	ТУ 311-0225626.117-91
Код ОКП	42 1113

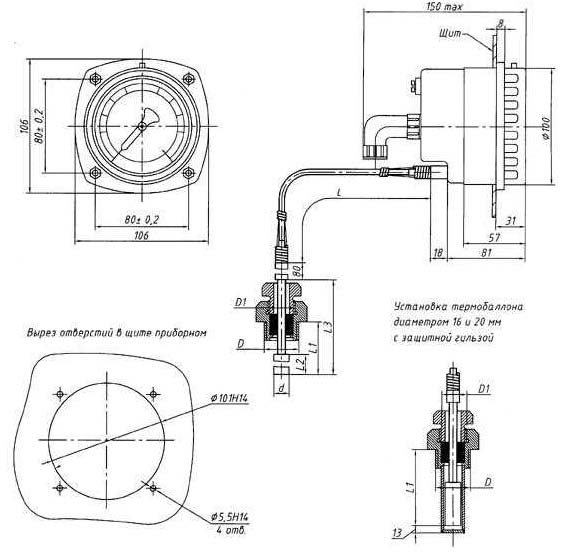

Габаритные и присоединительные размеры
