Датчик-реле уровня РОС-101

Назначение:

Датчики-реле уровня РОС-101(И), РОС-102(И) (в дальнейшем датчики-реле) предназначены для контроля одного уровня (РОС-101) или 2-х (РОС-102) независимых предельных уровней электропроводных и неэлектропроводных жидкостей, твердых (кускообразных) сред, зерна и продуктов его размола, а также раздела сред: вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями.

В датчиках-реле с помощью регулирующих элементов в передающем преобразователе обеспечивается установка уровня и дифференциала срабатывания в пределах рабочей зоны чувствительного элемента, с помощью изменения положения перемычки обеспечивается изменение вида сигнализации "наличия" или "отсутствия" контролируемой среды, с помощью элементов световой индикации обеспечивается контроль функционирования и индикация достижения устанавливаемого уровня.

Датчик-реле состоит из первичного преобразователя (ПП) с чувствительным элементом и передающего преобразователя (ППР).

Технические данные

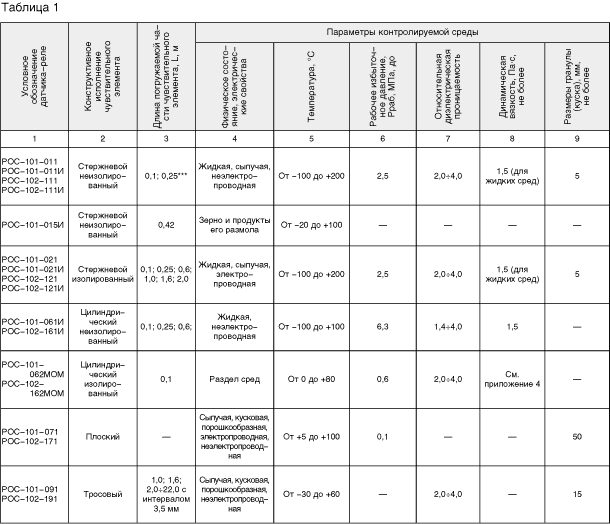

Условные обозначения, конструктивное исполнение чувствительного элемента, параметры контролируемой среды указаны в таблице 1.

Примечания:

1. Характеристики, приведенные в таблице, соответственно распространяются также на экспортные и тропические исполнения
2. Влажность зерна - не более 32%, продуктов размола зерна - не более 15%.
3. Работоспособность датчиков-реле при указанных температурах гарантируется конструкцией.
4. Кинематическая вязкость сред - не более 8Ч10-4м²/c.
5. ***) Длина погружаемой части чувствительного элемента свыше 0,25 м обеспечивается потребителем путем установки стержня, обеспечивающего требуемую длину из указанного ряда, длина 3,0 и 4,0 м - только для исполнения "Астр". Датчики-реле при длине погружаемой части 3,0 и 4,0 м поставляются по согласованию с изготовителем.
6. ****) - при чувствительном элементе с длиной погружаемой части 0,25 м.

Условное обозначение:

• Для РОС-101:

  Датчик-реле уровня РОС 101	-021И	-УХЛ	-0,1
  	1	2	3


  1 - условное обозначение преобразователя первичного;
  2 - климатическое исполнение
  3 - длина погружаемой части чувствительного элемента


• Для РОС-102:
  Датчик-реле уровня РОС 102-121-УХЛ-0,25; 1,0

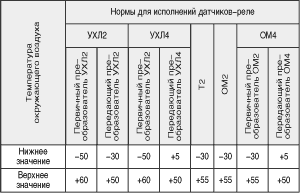

Таблица 2. Климатическое исполнение
