Реле указательные РУ 21, РУ 21-1
Реле указательные предназначены для использования в качестве указателя действия схем защиты и автоматики:
- РУ21 в цепях постоянного и переменного тока частотой 50 или 60 Гц;
- РУ21-1 в цепях постоянного тока.
Технические данные
Постоянный ток
| Тип реле | Номинальный ток, А | Номинальное напряжение, В | Ток сраба- тывания, А |
Напря- жение срабаты- вания, В |
Потребляемая мощность, не более | Длительный ток, А | Длительное напряжение, В |
| РУ21/ 0,006 |
0,006 |
- | 0,006 | - | 0,25 Вт | 0,018 | - |
| РУ21/ 0,01 |
0,01 |
0,01 | 0,03 | ||||
| РУ21/ 0,016 |
0,016 |
0,016 | 0,048 | ||||
| РУ21/ 0,025 |
0,025 |
0,025 | 0,075 | ||||
| РУ21/ 0,05 |
0,05 | 0,05 | 0,15 | ||||
| РУ21/ 0,06 |
0,06 | 0,06 | 0,18 | ||||
| РУ21/ 0,08 |
0,08 | 0,08 | 0,24 | ||||
| РУ21/ 0,1 |
0,1 | 0,1 | 0,3 | ||||
| РУ21/ 0,16 |
0,16 | 0,16 | 0,48 | ||||
| РУ21/ 0,25 |
0,25 | 0,25 | 0,75 | ||||
| РУ21/ 0,4 |
0,4 | 0,4 | 1,2 | ||||
| РУ21/ 0,5 |
0,5 | 0,5 | 1,5 | ||||
| РУ21/1 | 1 | 1 | 3 | ||||
| РУ21/2 | 2 | 2 | 6 | ||||
| РУ21/2,5 | 2,5 | 2,5 | 7,5 | ||||
| РУ21/4 | 4 | 4 | 12 | ||||
| РУ21/220 | - | 220 | - | 160 | 2,75 Вт | - | 242 |
| РУ21/110 | 110 | 80 | 1,75 Вт | 121 | |||
| РУ21/48 | 48 | 35 | 1,75 Вт | 53 | |||
| РУ21/24 | 24 | 17,5 | 1,75 Вт | 26,5 | |||
| РУ21-1/ 0,006 |
0,006 |
- | 0,006 | - | 0,25 Вт | 0,018 | - |
| РУ21-1/ 0,01 |
0,01 |
0,01 | 0,03 | ||||
| РУ21-1/ 0,016 |
0,016 |
0,016 | 0,048 | ||||
| РУ21-1/ 0,025 |
0,025 |
0,025 | 0,075 | ||||
| РУ21-1/ 0,05 |
0,05 | 0,05 | 0,15 | ||||
| РУ21-1/ 0,06 |
0,06 | 0,06 | 0,18 | ||||
| РУ21-1/ 0,08 |
0,08 | 0,08 | 0,24 | ||||
| РУ21-1/ 0,1 |
0,1 | 0,1 | 0,3 | ||||
| РУ21-1/ 0,16 |
0,16 | 0,16 | 0,48 | ||||
| РУ21-1/ 0,25 |
0,25 | 0,25 | 0,75 | ||||
| РУ21-1/ 0,4 |
0,4 | 0,4 | 1,2 | ||||
| РУ21-1/ 0,5 |
0,5 | 0,5 | 1,5 | ||||
| РУ21-1/1 | 1 | 1 | 3 | ||||
| РУ21-1/2 | 2 | 2 | 6 | ||||
| РУ21-1/ 2,5 |
2,5 | 2,5 | 7,5 | ||||
| РУ21-1/4 | 4 | 4 | 12 | ||||
| РУ21-1/ 220 |
- | 220 | - | 160 | 2,75 Вт | - | 242 |
| РУ21-1/ 110 |
110 | 80 | 1,75 Вт | 121 | |||
| РУ21-1/ 48 |
48 | 35 | 1,75 Вт | 53 | |||
| РУ21-1/ 24 |
24 | 17,5 | 1,75 Вт | 26,5 |
Переменный ток
|
Тип реле |
Номина- |
Номи- |
Ток сраба- |
Напряжение срабатывания, В |
Потребляемая мощность, не более |
Длительный ток, А |
Длительное напряжение, В |
| РУ21/ 0,025 * |
0,025 |
- | 0,025 | - | 2 ВА | 0,0375 | - |
| РУ21/0,05 * | 0,05 | 0,05 | 0,075 | ||||
| РУ21/0,08 * | 0,08 | 0,08 | 0,12 | ||||
| РУ21/0,1 * | 0,1 | 0,1 | 0,15 | ||||
| РУ21/0,16 * | 0,16 | 0,16 | 0,24 | ||||
| РУ21/0,25 * | 0,25 | 0,25 | 0,375 | ||||
| РУ21/0,4 * | 0,4 | 0,4 | 0,6 | ||||
| РУ21/0,5 * | 0,5 | 0,5 | 0,75 | ||||
| РУ21/1 * | 1 | 1 | 1,5 | ||||
| РУ21/2,5 * | 2,5 | 2,5 | 3,75 | ||||
| РУ21/220 ** | - | 220 | - | 176 | 5 ВА | - | 242 |
|
РУ21/110 ** |
110 | 88 | 121 | ||||
| РУ21/220 *** | - | 220 | - | 176 | 5 ВА | - | 242 |
|
РУ21/110 *** |
110 | 88 | 121 |
* - переменный 50, 60 Гц
** - переменный 50 Гц
*** - переменный 60 Гц
Реле РУ21 выпускаются с двумя замыкающими контактами без самовозврата. Возврат контактов и указателя действия в исходное состояние производится вручную.
Реле РУ21-1 выпускаются с двумя замыкающими контактами и дополнительным контактом с самовозвратом. Время срабатывания контакта с самовозвратом не более 15 мс.
Мощность коммутируемая контактом с самовозвратом, 6 Вт активной нагрузки (коммутируемый ток от 1х10-3 до 1х10-1А, коммутируемое напряжение от 0,1 до 60 В).
Перестановкой контактных мостиков возможно получение реле РУ21 и РУ21-1 с размыкающими контактами.
Габаритные размеры реле не более 66 х 66 х 115 мм.
Масса реле не более 0,55 кг.
Условия эксплуатации
Климатическое исполнение и категория размещения по ГОСТ15150-69-УХЛ4, О4. Реле предназначены для работ в следующих условиях: температура окружающего воздуха - от - 40 до + 55 °С.
Конструкция
Реле размещены в унифицированных корпусах. Конструкция обеспечивает безопасность обслуживания в соответствии с ГОСТ12.2.007.6-75. По способу защиты человека от поражения электрическим током устройство соответствует классу 0 по ГОСТ12.2.007.0-75.
НТД - ТУ16-523.465-79

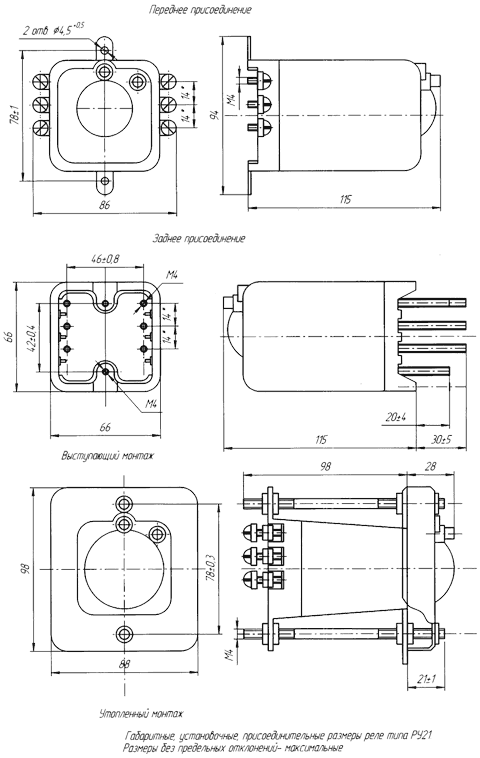

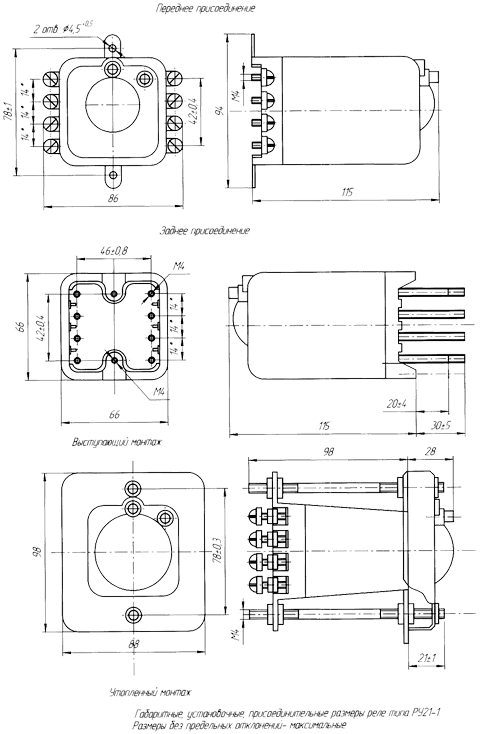

Габаритные размеры РУ 21, РУ 21-1 |

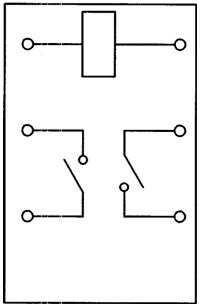

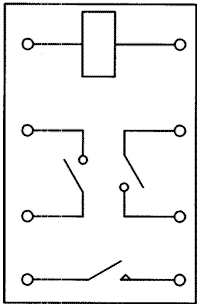

Схема присоединения РУ 21, РУ 21-1 |
|
РУ 21 |
РУ 21-1 |
|
|
|
