Реле предназначены для использования совместно с трансформаторами тока нулевой последовательности в качестве органа, реагирующего на ток нулевой последовательности в схемах защит от замыканий на землю генераторов, двигателей и линий с малыми токами замыкания на землю и в других схемах устройств релейной защиты.
Условия эксплуатации.
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 ºC для исполнений УХЛ4 и от минус 10 до плюс 55 ºC для исполнений О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Нz с ускорением 3 g, в диапазоне частот от 16 до 100 Нz с ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Конструкция.
Реле выпускаются в унифицированном корпусе «Сура» I габарита несъемного исполнения .
Структура условного обозначения.
РТЗ 51.01 Х4
Р - реле;
Т - тока;
З - защиты от замыканий на землю;
51 - условный номер разработки;
01 - модернизированное (относится только к РТЗ 51.01);
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Основные параметры
| Номинальный ток, А |
0,1
|
Номинальное напряжение питания, V
- переменного тока
- постоянного тока |
100
220
|
| Пределы регулирования тока срабатывания реле, А |
от 0,02 до 0,12
|
| Номинальная частота переменного тока, Нz |
50 или 60
|
Технические данные
| Время срабатывания реле при подаче на вход двукратного тока срабатывания, s |
0,06
|
Кратность увеличения тока срабатывания относительно измеренного на частоте 50 Hz
- на частоте 150 Hz
- на частоте 400 Hz |
4
15
|
| Разброс тока срабатывания на любой уставке, % |
3
|
| Количество контактов |
1 замыкающий
|
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2,5 А:
-
в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,002 s, W, не менее
- в цепях переменного тока с коэффициентом мощности не менее 0,4, VA
|
30
250
|
| Механическая износостойкость, циклы ВО, не менее |
10000
|
| Коммутационная износостойкость, циклы ВО, не менее |
1000
|
Мощность, потребляемая реле в цепи питания при номинальном напряжении, не более:
- для реле типа РТЗ 51:
- на переменном токе в длительном режиме, VA
- на переменном токе в режиме срабатывания, VA
- на постоянном токе, W |
6,5
7,5
10
|
- для реле типа РТЗ 51.01:
- в нормальном режиме, VA (W)
- в режиме срабатывания, VA (W) |
2
4
|
| Мощность, потребляемая на входе реле на минимальной уставке, VA, не более |
0,01
|

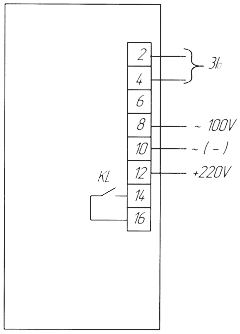

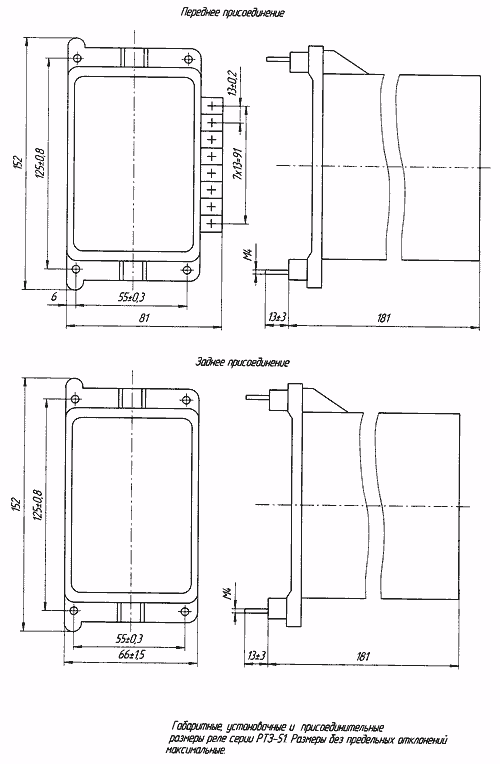

| Конструктивное исполнение по способу присоединения внешних проводников: |
переднее,
заднее (винтом)
|
| Габаритные размеры реле, mm, не более |
66х138х181
|
| Масса реле, kg, не более |
1,3
|
Номенклатурный номер 21 051 501 - реле типа РТЗ 51
Номенклатурный номер 21 151 501 - реле типа РТЗ 51.01
Вместо знака указать:
1 - для переднего присоединения;
3 - для заднего присоединения винтом. |
