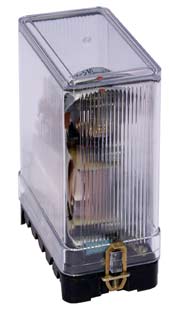

Реле максимального тока РТ-40, РТ-140 применяются в качестве измерительных реле в схемах релейной защиты. Реле выпускаются в унифицированном корпусе "СУРА" и приспособлены для переднего или заднего под винт присоединения внешних проводников. Применяются в схемах релейной защиты и автоматики
энергетических систем в качестве органа, реагирующего на повышение тока.

Коэффициент возврата реле не менее 0.85 на первой уставке и не менее 0.8 на остальных уставках шкалы.

Все реле имеет один замыкающий и один размыкающий контакты.

Номинальная частота тока: 50 и 60 Гц.
Габаритные размеры: 67х128х158 мм.
Масса реле: для РТ-40 - 0.7 кг; для РТ-140 - 0.85 кг.

Технические характеристики

• Класс точности: 5
• Коэффициент возврата: на минимальной уставке 0.8; на остальных уставках 0.85
• Коммутационная способность контактов при напряжении: постоянный ток 250В, t=0.005с - 60Вт; переменный ток 250В, cos=0.5 - 300В*А
• Механическая износостойкость: 12 500 циклов ВО
• Коммутационная износостойкость: 2 500 циклов ВО
• Время замыкания замыкающего контакта при отношении входного тока к току срабатывания: 1.2 - не более 0.1c; 3.0 - не более 0.03с
• Испытательное напряжение переменного тока частоты 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, приложенное:
      между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле - 2000 В;
      между контактами в разомкнутом положении - 500В

Условия эксплуатации

Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -20 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00. Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.

Структура условного обозначения

РТ - X 40 / XX - X4
РТ - Реле тока
X - Наличие цифры 1 обозначает реле в унифицированной оболочке
40 - Номер разработки
XX - Ток максимальной уставки, (0.2, 0.6, 2, 6, 10, 20, 50, 100, 200) A
X4 - Климатическое исполнение (УХЛ, О) и категория размещения (4)

   Применяются для защиты электрических машин, трансформаторов и линий передачи при коротких замыканиях и перегрузках. Реле типов РТ-83, РТ-84, РТ-86 применяются в тех случаях, когда требуется сигнализация о перегрузках.

   Реле типов РТ-81, РТ-82 имеют один главный замыкающий контакт, действующий мгновенно при токах короткого замыкания и с выдержкой времени при перегрузках в защищаемых электроустановках. Перестановкой деталей замыкающий контакт превращается в размыкающий контакт.

   Реле типов РТ-83, РТ-84 имеют один главный замыкающий контакт, действующий мгновенно при токах короткого замыкания и один замыкающий сигнальный контакт, работающий с выдержкой времени при перегрузках.

   Реле типов РТ-85, РТ-86, предназначенные для работы на оперативном переменном токе, имеют усиленные замыкающий и размыкающий контакты с общей точкой, причем реле типа РТ-86, кроме главных контактов, имеют замыкающий сигнальный контакт, аналогично реле типа РТ-84. Усиленные замыкающий и размыкающий контакты в реле типа РТ-85 могут действовать как мгновенно, так и с выдержкой времени. В реле типа РТ-86 эти контакты могут действовать только мгновенно.

   Реле РТ-91 имеют один главный замыкающий контакт, действующий мгновенно при токах короткого замыкания и с выдержкой времени при перегрузках в защищаемых электроустановках.

   Реле РТ-95 имеет усиленные замыкающий и размыкающий контакты с общей точкой и предназначено для работы на оперативном переменном токе. Усиленные замыкающий и размыкающий контакты в реле типа РТ-95 могут действовать как мгновенно, так и с выдержкой времени.

Технические характеристики

Условия эксплуатации

Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -20 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.

Структура условного обозначения

РТ ХХ/Х-Х4:
РТ – реле тока;
Х – серия реле (8 или 9);
Х – конструктивное исполнение (1, 2, 3, 4, 5, 6);
Х – номинальный ток (1 – 10А, 2 – 5А);
Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4).
