Многофункциональное статическое реле максимального тока РС80M2-8
Реле предназначены для использования в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач при коротких замыканиях и перегрузках.
Реле РС80М2, РС80М3 - это статические реле без дополнительного источникапитания. Питание элементов схемы осуществляется от входного тока.
Реле предназначены для применения в схемах релейной защиты и автоматики, являются функциональными аналогами электромеханических реле РТ 80, 90, рассчитано для работы при температуре окружающей среды от -40°С до +50°С, не требуют оперативного питания.
Реле РС 80 обеспечивают:
- токовую отсечку с выдержкой времени 70-100 мс или 150-200 мс по выбору с передней панели;
- возможность блокировки токовой отсечки с передней панели или дистанционно;
- МТЗ
- шунтирование-дешунтирование управляемой цепи.
Дополнительные функции двухфазного реле РС-80М2:
- возможность отключения токовой отсечки с передней панели или дистанционно, замыканием внешнего замыкающего контакта (только для РС80М2-13.14);
- возможность задания общих для двух фаз уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ), времени срабатывания МТЗ;
- однократного АПВ.
По виду характеристик срабатывания реле относятся к исполнению - комбинированные в соответствии с ГОСТ 3698-82. По способу регулирования уставок реле относятся к исполнению - с дискретным регулированием в соответствии с ГОСТ 3698. По числу диапазонов уставок тока срабатывания реле относятся к исполнению - многодиапазонные (четыре диапазона) в соответствии с ГОСТ 3698-82. По числу диапазонов уставок выдержки времени и кратности тока отсечки реле относятся к исполнению - однодиапазонные в соответствии с ГОСТ 3698-82. По виду шкалы уставок реле относятся к исполнению - с оцифрованной шкалой в соответствии с ГОСТ 3698-82. По наличию установочного элемента реле относятся к исполнению - без установочного элемента в соответствии с ГОСТ 3698-82.
Вид климатического исполнения реле - УХЛ, категория размещения 4 в соответствие с ГОСТ 15150. Условия эксплуатации в части воздействия механических факторов - группа М1 ГОСТ 17516-72.
Значения уставок тока срабатывания, выдержки времени, кратности тока отсечки, их количество и дискретность приведены в таблице 1.
| Модификации | Уставки тока срабатывания МТЗ | Номинальный ток, А |
Уставки выдержки времени | Уставки кратности тока отсечки | ||||||
| Диапазон, А | Кол-во | Дискр., А | Диапазон, с | кол-во | Дискр., с | Диап., крат | кол-во | Дискр., крат. | РС80М2 - 1, 2, 3, 4, 9, 10, 18 | 0,4 - 0,91 | 128 | 0,004 | 1,0 | 0,3 - 25,8 | 256 | 0,1 | 2 - 17,75 | 64 | 0,25 |
| 0,8 - 1,82 | 0,008 | 1,0 | ||||||||
| 1,6 - 3,64 | 0,016 | 2,5 | ||||||||
| 3,2 - 7,28 | 0,032 | 5,0 | ||||||||
| РС80М2 - 5, 6, 7, 8, 17 | 1 - 2,27 | 0,01 | 5,0 | |||||||
| 2 - 4,54 | 0,02 | 5,0 | ||||||||
| РС80М3 - 1, 2, 3 | 4 - 9,08 | 0,04 | 10,0 | |||||||
| 8 - 18,16 | 0,08 | 16,0 | ||||||||
| РС80М - 16 | 0,5 - 1,135 | 0,005 | 2,5 | |||||||
| 1 - 2,27 | 0,01 | 5,0 | ||||||||
| 2 - 4,54 | 0,02 | 10,0 | ||||||||
| 4 - 9,08 | 0,04 | 10,0 | ||||||||

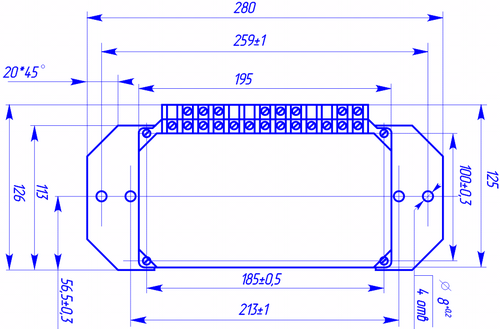

Габаритные размеры
