Реле потока типа РПИ

Реле потока типа РПИ
      Реле потока РПИ предназначено для сигнализации о снижении расхода и визуального контроля наличия потока рабочей жидкости температурой 0...80° С, вязкостью до 80 сСт (8•l0-5 м2/с), давлением до 1 МПа, неагрессивной по отношению к стали 08Х17Т, сплавам АЛ2 с ЛКП и 36НХТЮ, чугуну С418-36. Реле предназначено для работы во взрывобезопасных помещениях.
      Принцип действия реле потока РПИ основан на измерении(сравнении) силы, действующей на заслонку, помещенную в потоке жидкости.

Конструкция реле потока РПИ

Конструкция реле потока РПИ

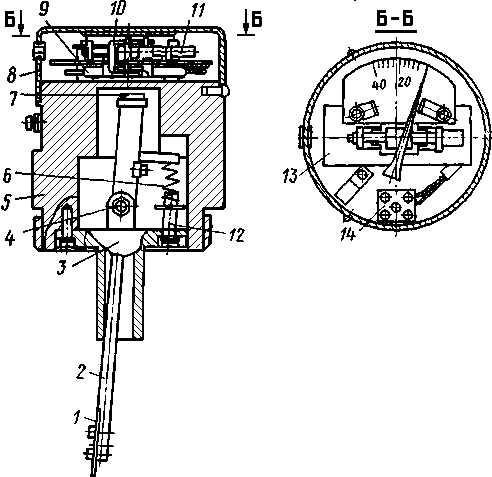

Рис. 1. Конструкция реле потока типа РПИ:
1 - заслонка; 2 - рычаг; 3 - кронштейн; 4 - винт; 5 - корпус; 6 - пружина; 7 - магнит; 8 - крышка; 9 - магнитоуправляемый контакт (геркон); 10 - стрелка; 11, 12 - винты; 13 - индикатор; 14 - колодка
      Сила скоростного напора воспринимается заслонкой 1, закрепленной на рычаге 2, который может поворачиваться вокруг центра. На другом конце рычага установлен постоянный магнит 7. При перемещении рычага с магнитом происходит срабатывание магнитоуправляемого контакта (геркона) 9 и поворот стрелки 10 индикатора расхода 13. Таким образом, при увеличении расхода жидкости увеличивается угол отклонения стрелки от "нуля".
      Реле потока изготовляется как с индикатором 13, так и без индикатора.
Основные технические характеристики реле потока РПИ
      Контактное устройство реле коммутирует электрические цепи напряжением до 250 В, частотой 50 Гц, мощностью до 30 ВА, силой тока от 1•10-6 до 1 А.
      Диаметр условного прохода: 15, 20, 25, 32, 40, 50, 80, или 100 мм.
      Диапазон настройки уставок, типы и исполнения реле потока РПИ соответствуют значениям, указанным в таблице:

Испол-
нение
реле		 Тип реле
РПИ-15 РПИ-20 РПИ-25 РПИ-32 РПИ-40 РПИ-50 РПИ-80 РПИ-100
Условный проход (Ду), мм
15 20 25 32 40 50 80 100
Значение уставки, л/мин         (размер заслонки, мм)
0 4,1 (Ф27) 4,45 (Ф27) 4,6 (Ф27) 4,6 (Ф27) 10,6 (Ф27) 17 (Ф31,5) 30 (плоский
овал
60х30)		 61 (плоский
овал
60х30)
I 5,8 6,3 6,5 6,5 15 24 42 85
II 14,5 16,5 16,6 17 41 62 112 210
III 5,8 16 (Ф18) 16 (Ф20) 16 (Ф20) 37 (Ф18) 57 (Ф20) 92 (Ф31,5) 165 (Ф31,5)
IV 14,5 37 40 41 93 142 230 400
      Значения уставок у каждого типа реле могут быть изменены за счет изменения натяжения пружины 6 (см. рис. 1) поворотом винта 12 (грубая настройка) и за счет перемещения геркона поворотом винта 11 (точная настройка). Значения уставок могут быть изменены в пределах, определяемых одним размером заслонки. Например, у реле РПИ-25 с заслонкой Ф27 мм значения уставки могут быть изменены с 4,6 л/мин до 16,6 л/мин, а с заслонкой Ф20 мм - с 16 л/мин до 40 л/мин.
      Расход перегрузочный 160, 360, 560, 1000, 2280 л/мин (в зависимости от диаметра условного прохода).
      Разброс (непостоянство) срабатывания не более 5% от верхнего предела уставок.
      Масса реле потока РПИ - не более 2 кг.
      Габаритные и присоединительные размеры указаны на рисунках 2 и 3, таблицах 1 и 2.
Габаритные и присоединительные размеры

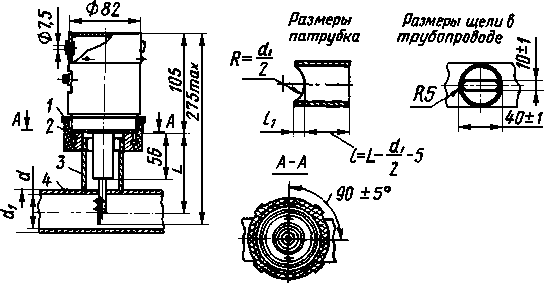

Рис. 2. Габаритно-присоединительные размеры реле потока типа РПИ:
1 - гайка; 2 - фланец; 3 - патрубок; 4 - трубопровод;
d1 - наружный диаметр трубопровода
Табл.1. Габаритно-присоединительные размеры реле потока типа РПИ

Тип реле Размеры, мм
d l1 L
РПИ-15
РПИ-20
РПИ-25
РПИ-32		 32 15 ±0,2 88,5 ±0,5
РПИ-40 40 11 ±0,2
РПИ-50 50 8,5 ±0,2
РПИ-80 80 4,5 ±0,2 105 ±1
РПИ-100 100 3,5 ±0,2 116 ±1
Габаритно-присоединительные размеры реле потока типа РПИ с насадкой
Габаритно-присоединительные размеры реле потока типа РПИ с насадкой

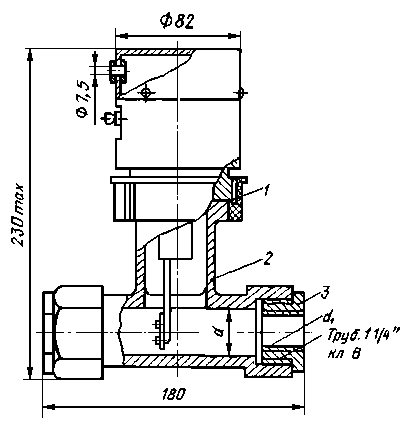

Рис. 3. Габаритно-присоединительные размеры
реле потока типа РПИ с насадкой:
1 - гайка;
2 - насадка;
3 - футорка.
Табл. 2. Габаритно-присоединительные размеры реле потока типа РПИ с насадкой

 Тип реле  Размеры, мм
d d1 d2
РПИ-15 32 Труб. 1/2" кл. В
РПИ-20 Труб. 3/4" кл. В
РПИ-25 Труб. 1" кл. В
РПИ-32   Труб. 1 1/4" кл. В
РПИ-40 40 Труб. 1 1/2" кл. В
РПИ-50 50 Труб. 2" кл. В
      Реле устойчиво к воздействию температуры окружающего воздуха -20...+50° С и относительной влажности до 98% при 35° С и более низких температурах, без конденсации влаги.
      Реле устанавливают на горизонтальных участках трубопроводов головкой вверх.
      В комплект поставки входят: реле; фланец; гайка; кольцо; кольцо уплотнительное; техническое описание и инструкция по эксплуатации, паспорт.
