Реле максимального напряжения типов РН 51, РН 53, РН 153 и минимального напряжения типов РН 54, РН 154
Реле применяются в схемах релейной защиты и автоматики энергетических систем в качестве измерительных органов, реагирующих на повышение напряжения (типов РН 53, РН 153) и понижение напряжения (типов РН 54, РН 154), а также контроля изоляции цепей постоянного тока напряжением до 220 В (типа РН 51).
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Дипазон рабочих температур окружающего воздуха от минуса 40° до плюс 55°С для исполнения УХЛ4 и от минус 10° до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Технические данные
|
Тип реле |
Исполнение реле по характеру изменения входной воздействующей величины |
Номинальное напряжение, В |
Напряжение срабатывания, В |
Коэффициент возврата |
Род тока | ||
|
I диапазон |
II диапазон |
I диапазон |
II диапазон |
||||
|
РН 53/60 |
Максимальное |
30 |
60 |
15-30 |
30-60 |
не менее 0,8 |
Переменный частоты 50 и 60 Гц |
|
РН 153/60 |
30 |
60 |
15-30 |
30-60 | |||
|
РН 53/200 |
100 |
200 |
50-100 |
100-200 | |||
|
РН 153/200 |
100 |
200 |
50-100 |
100-200 |
|||
|
РН 53/400 |
200 |
400 |
100-200 |
200-400 |
|||
|
РН 153/400 |
200 |
400 |
100-200 |
200-400 | |||
|
РН 53/60Д |
100 |
200 |
15-30 |
30-60 | |||
|
РН 153/60Д |
100 |
200 |
15-30 |
30-60 | |||
|
РН 54/48 |
Минимальное |
30 |
60 |
12-24 |
24-48 |
не более 1,25 | |
|
РН 154/48 |
30 |
60 |
12-24 |
24-48 | |||
|
РН 54/160 |
100 |
200 |
40-80 |
80-160 |
|||
|
РН 154/160 |
100 |
200 |
40-80 |
80-160 | |||
|
РН 54/320 |
200 |
400 |
80-160 |
160-320 | |||
|
РН 154/320 |
200 |
400 |
80-160 |
160-320 | |||
|
РН 51/1,4 |
Максимальное |
6 |
12 |
0,7 |
1,4 |
не менее 0,5 |
Постоянный частоты 50 и 60 Гц |
|
РН 51/6,4 |
24 |
60 |
3,2 |
6,4 |
|||
|
РН 51/32 |
48 |
100 |
16 |
32 | |||
|
Время замыкания замыкающего контакта реле максимального напряжения, с, не более: при отношении входного напряжения к напряжению срабатывания, равном: | |
|
- 1,2 |
0,1 |
|
Время замыкания размыкающего контакта реле минимального напряжения, с, не более: при отношении входного напряжения к напряжению срабатывания, равном: | |
|
- 0,5 |
0,1 |
|
Время размыкания замыкающего контакта реле минимального напряжения при уменьшении напряжения возврата до 0,8 напряжения срабатывания или до нуля, с, не более: |
0,05 |
|
Коммутационная способность контактов реле при напряжении от 24 В до 250 В или токе не более 2 А: | |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт |
60 0,5 |
|
Коммутационная износостойкость, циклы ВО |
2500 |
|
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом или шпилькой) |
|
Габаритные размеры РН 153, РН 154, мм, не более |
66 х 140 х 181 |
|
Габаритные размеры РН 51, РН 53, РН 54, мм, не более |
67 х 128 х 158 |
|
Масса реле, кг, не более: | |
|
- РН 51, РН 53, РН 54 |
0,75 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле напряжения типов РН 153, РН 154 выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения и приспособлены для переднего или заднего под винт присоединения внешних проводников.
Структура условного обозначения
РН Х5Х/ХХХ Х4
РН - реле напряжения;
Х - наличие цифры 1 означает реле в унифицированной оболочке;
5 - номер разработки;
Х - назначение реле:
1 или 3 - реле максимального напряжения;
4 - реле минимального напряжения;
ХХ - напряжение максимальной уставки: 1,4; 6,4; 32; 48;60; 160; 200; 320; 400 В;
Х - наличие буквы Д - отличительный индекс;
Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
НТД - ТУ 16-523.500-83
Габаритные размеры РН 51, РН 53, РН 54, РН 153, РН 154 |

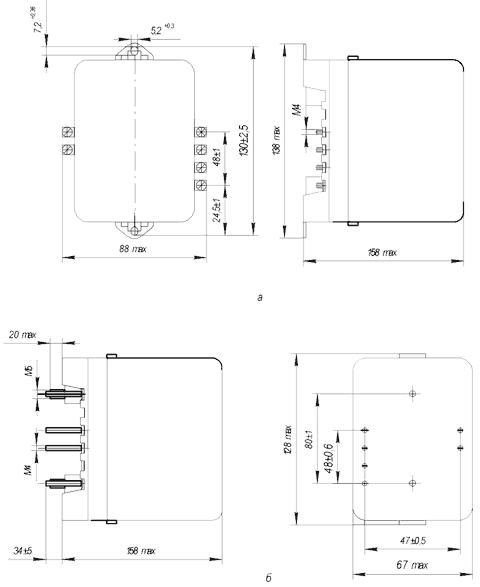

РН 51, РН 53, РН 54,

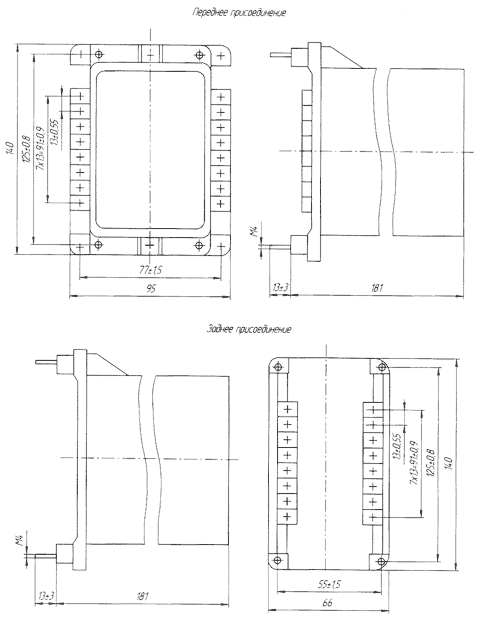

РН 153, РН 154
Схема присоединения РН 51, РН 53, РН 54, РН 153, РН 154 |

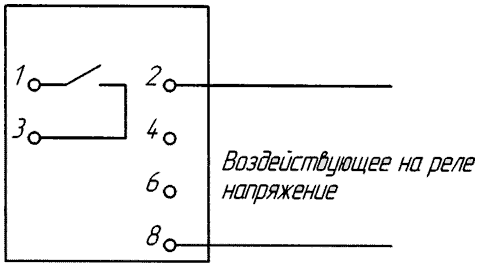

РН 51

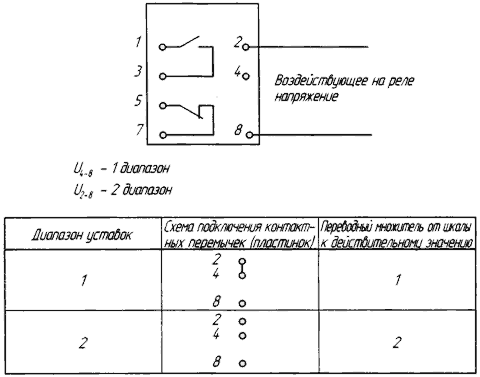

РН 53, РН 54

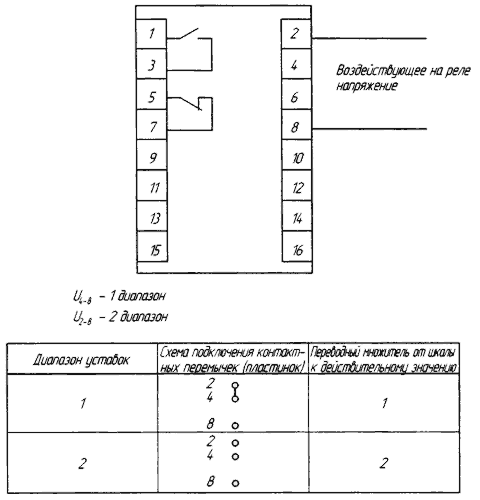

РН 153, РН 154
