Реле тока дифференциальные с торможением ДЗТ-11

Реле тока ДЗТ-11, ДЗТ-11/2, ДЗТ-11/3, ДЗТ-11/4 предназначены для дифференциальной защиты одной фазы силовых трансформаторов
Реле тока ДЗТ-11/5 предназначены для дифференциальной защиты генераторов переменного тока.
Реле тока обеспечивают торможение от одной группы измерительных трансформаторов тока (т. е. имеют по одной тормозной обмотке)
Условия эксплуатации реле тока
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле тока предназначены для работы в следующих условиях:

• температура окружающего воздуха от - 20 °С до + 55 °С;
•  внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Гц с ускорением 0,25 g

Время срабатывания реле тока при трехкратном токе срабатывания 0,04 c
Коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания
Коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузки с постоянной времени 0,005 с 60 Вт при напряжении до 250 В или токе до 2 А
Габаритные размеры реле тока не более 179х218х190 мм.
Масса реле тока 3,5 кг
Конструкция реле тока
Реле тока состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
Структура условного обозначения
ДЗТ-ХХ-Х4
ДЗТ - дифференциальная защита трансформаторов;
ХХ - условный номер разработки (11; 11/1; 11/3; 11/4; 11/5)
Х4 - климатическое исполнение (УХЛ, O) и категорию размещения (4) по ГОСТ 15150-69.
НТД - ТУ 16-523. 464 -74

Технические характеристики

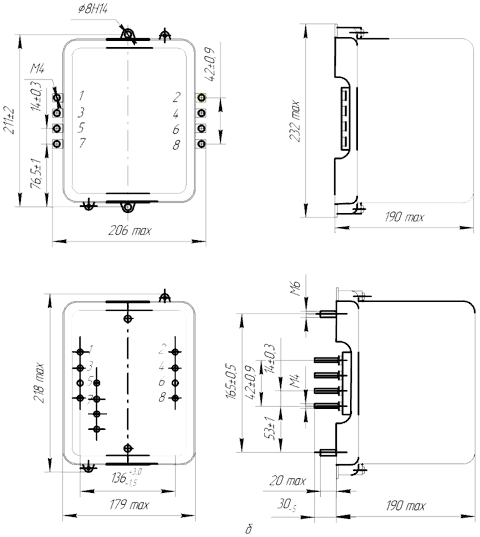

Габаритные и установочные размеры

а - переднее присоединение;
б - заднее присоединение.

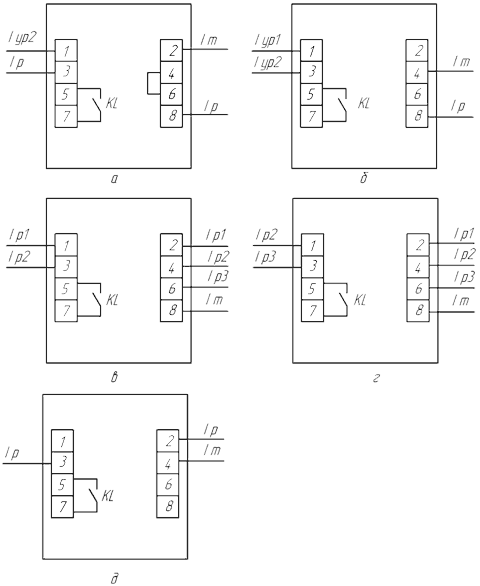

Схема присоединения

а - ДЗТ-11;
б - ДЗТ-11/2;
в - ДЗТ-11/3;
г - ДЗТ-11/4;
д - ДЗТ-11/5.
