Переключатели пакетные серии ПМО

Общие сведения

Переключатели серии ПМО предназначены для коммутации электрических цепей управления, сигнализации и защиты напряжением от 12 до 220 В постоянного тока и от 24 до 380В переменного тока частотой 50, 60 и 400 Гц при токах от 0,25 до 6,3А в стационарных установках.

Переключатели серии ПМО изготовляются как комплектующие изделия для внутригосударственных и экспортных поставок.

Структура условного обозначения  ПМОХХ-ХХХХХХ/Х-ДХ:

• ПМО - переключатель малогабаритный общепромышленный;
• Х - конструктивное исполнение: В -с самовозвратом; Ф -с фиксацией; ВФ - с самовозвратом и фиксацией; Фз- с фиксацией и замком;
• Х - положение фиксации (45 -45С, 90 -90С);
• ХХХХХХ - подвижные контакты (от 1 до 103 -по табл. 4 и 7);
• Х - исполнение по установке относительно панели: I -с монтажной стороны; II - с фасадной стороны;
• ДХ - номер схемы сборки в соответствии с табл. 7 (Д1...Д41; Д83...Д87; Д134);
• Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Примечание. Переключатели исполнения У также пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 3.1 при температуре окружающей среды от минус 40 до 40С.

Условия эксплуатации

• Номинальные значения климатических факторов по ГОСТ15150-69 и ГОСТ 15543.1-89.
• Высота над уровнем моря не более 2000 м.
• Группа эксплуатации в части воздействия механических факторов - М3 по ГОСТ 17516.1-84.
• Сейсмостойкость переключателей не ниже 8 балловпо МSК-64 для встроенных элементов по ГОСТ 17516.1-90.
• Степень защиты переключателей IР10 по ГОСТ 14254-80.
• По способу защиты человека от поражения электрическим током конструкция переключателей соответствует II классу по ГОСТ 12.2.007.0-75.
• По технике безопасности переключатели отвечают требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75 и обеспечивают пожаробезопасность в режиме аварийной электрической перегрузки током 80 А в течение 30 с.
• Переключатели неремонтнопригодны.
• Эксплуатация переключателей должна производиться в соответствии с действующими "Правилами техническойэ ксплуатации электроустановок потребителей", "Правилами технической эксплуатации электрических станций и сетей",техническим описанием и инструкцией по эксплуатации.
• При эксплуатации переключателей не допускается давление на ось рукоятки в продольном и поперечном направлениях, а также искусственное торможение рукоятки.
• Усилие нажатия при коммутационной операции на рукоятку переключателей ПМОФ и ПМОВФ, а также усилие нажатия на конец рукоятки переключателей не должно превышать 5 даН.
• Переключатели отвечают требованиям ГОСТ16708-84, ТУ 16-526.128-78; поставляемые на экспорт -дополнительно требованиям РД 16.01.007-88.

Нормативно-технический документ (ТУ)

ТУ 16-526.128-78;РД 16.01.007-88

Технические характеристики

Категория основного применения	ДС-22
Номинальное напряжение, В: - постоянного тока до - переменного тока до	220 380
Номинальное напряжение изоляции, В	440
Номинальный ток, А, при температуре окружающей среды: - до 40С - свыше 40 до 50С	6,3 5,0
Номинальный рабочий ток контактов основного типа (1, 2, 3, 4, 5, 6), А, - при Т = 0,01 с	1,6
Коммутационная износостойкость переключателей, тыс. циклов ВО	20
Механическая износостойкость переключателей, тыс. циклов переключений	50
Механическая износостойкость замка переключателей, тыс. циклов вставления – извлечения	1
Электродинамическая стойкость переключателей при сквозном токе КЗ, А, не менее	80
Термическая стойкость, А2*с	6,4*10(3)
Максимальное число коммутируемых цепей	24
Масса переключателей типов ПМОВ, ПМОФ, ПМОВФ и ПМОФ3, кг, не более, для установки со стороны панели: - фасадной - монтажной	0,58 0,55
Удельная масса, кг/А, не более	0,344

Переключатели работают во всех режимах, установленных ГОСТ 16708-84. При этом максимально допустимая частота переключений в час - 1200.

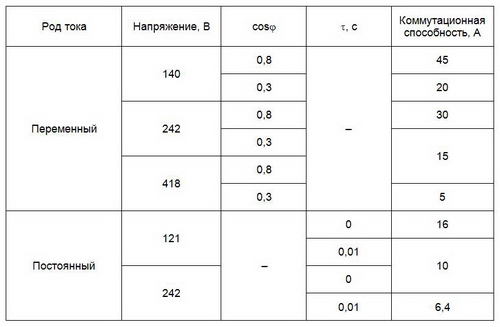

Таблица 1. Значения коммутационной способности переключателей для контактов основного типа (1;2;3;4;5;6)

Коммутационная способность контактов типов 7; 8; 5(1); 5(2);5(3);6(1);6(2);6(3); 9(1); 9(2); 9(3); 10(1); 10(2); 10(3) составляет 0,2 значений, приведенных в табл. 1. При этом число циклов ВО за весь срок службы - не более 30.

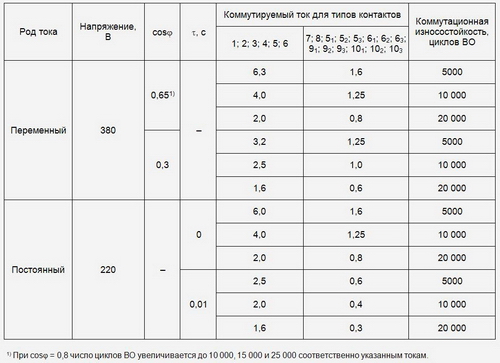

Таблица 2. Коммутационная износостойкость переключателей при различных параметрах коммутируемой электрической цепи

Сопротивление изоляции между токоведущими частями и между токоведущими частями и местами крепления переключателей составляет не менее:

20 МОм - при приемке и поставке в нормальных климатических условиях испытаний по ГОСТ 20.57.406-81;

6 МОм - в нагретом состоянии при верхнемз начении температуры окружающей среды и относительной влажности не более 80%;

1 МОм -в процессе и после воздействия верхнего значения относительной влажности.

Срок хранения переключателей в отапливаемом помещении или в помещении с кондиционированием воздуха, а также переключателей, вмонтированных в защищенную аппаратуру или в комплекте ЗИП, - не менее 5 лет.

Срок службы переключателей в режимах и условиях, оговоренных ТУ 16-526.128-78, - 8 лет.

Гарантийный срок - 2 года с момента ввода переключателей в эксплуатацию.

Конструкция и принцип действия

Переключатель состоит из 6 контактных пакетов и механизма переключения. Контактный пакет состоит из пластмассового контактодержателя, в котором установлены 4 неподвижных и 1 подвижный контакт. Кроме замыкающих (размыкающих) контактов основных типов, переключатели имеютконтакты,обеспечивающие переключение цепей, подключение третьей цепи к двум замкнутым с последующим отключением одной из ранее замкнутых, а также контакты со свободным ходом, вступающие в работу после поворота рукоятки на углы 45, 90, 135гр. Типы подвижных контактов и взаимное расположение рукояток и контактов соответствуют указанным в табл. 3; табл. 4; табл. 5. Типоисполнения, углы поворота рукояток и схемы сборок переключателей соответствуют указанным в Табл. 6.

Переключатели имеют зажимы заземления. Выводы переключателей соответствуют ГОСТ 10434-82. Винтовые контактные зажимы состоят из винта по ГОСТ1491-80, пружинной шайбы по ГОСТ6402-70 ио граничительной шайбы. Зажимы переключателей допускают возможность присоединения медных проводников (по одному проводнику сечением 2,5 мм2 или по два проводника общим сечением 1,75мм2). Минимально допустимое сечение присоединяемых проводников 0,75 мм2. Многожильные проводники должны быть скручены и залужены.

Для предохранения контактов и проводов от повреждений и случайных замыканий переключатель закрывается кожухом.

Ключ в переключателях с замком вставляется и извлекается только в начальном коммутационном положении.

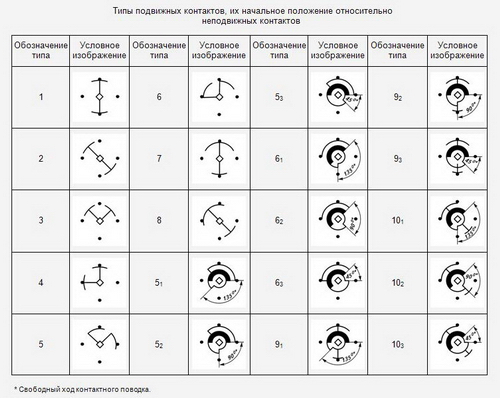

Таблица 3.

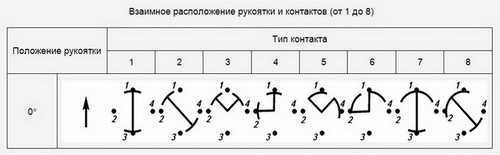

Таблица 4.

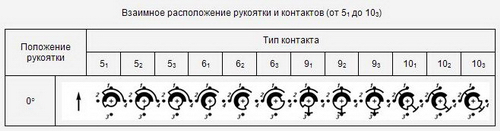

Таблица 5.

Габаритные и установочные размеры переключателей приведены на рис. 1, 2.

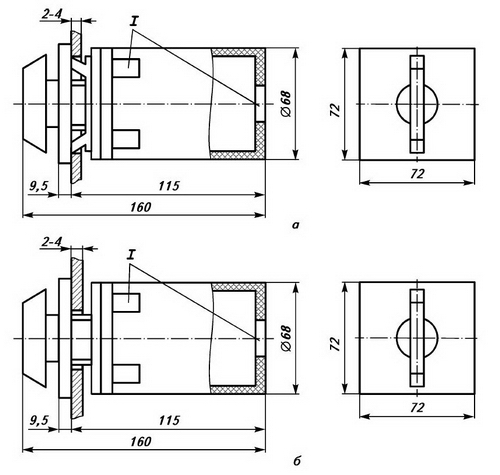

Рис. 1. Общий вид, габаритные и установочные размеры переключателей ПМОВ, ПМОФ и ПМОВФ:

а - для установки с фасадной стороны панели;
б - для установки с монтажной стороны панели;
I - отверстия для проводов

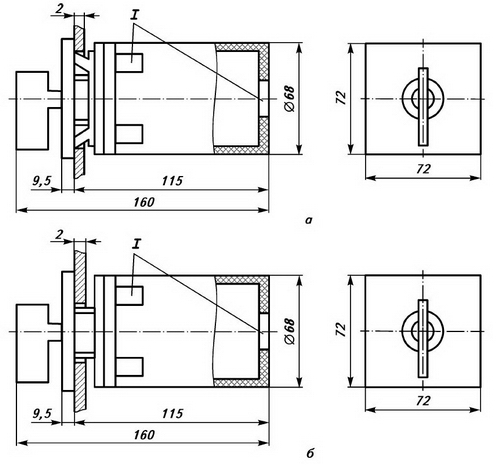

Рис. 2. Общий вид, габаритные и установочные размеры переключателей ПМОФ3 для установки относительно панели:

а - с фасадной стороны;
б - с монтажной стороны;
I - отверстия для проводов

Разметка отверстий на панели для установки переключателей дана на рис. 3. Толщина панели от 2 до 4 мм.

Рис. 3. Разметка отверстий на панели для установки переключателя:

а - с фасадной стороны панели;
б - с монтажной стороны панели

Комплектность поставки

В комплект поставки входят: переключатель, техническое описание и инструкция по эксплуатации (1 экз. на каждое упаковочное место).

Примечание. Рукоятка или ключ для переключателя ПМОФ(3), крепежные детали для установки переключателя, рукоятки и присоединения проводов могут быть уложены отдельным пакетом в коробку с переключателем.

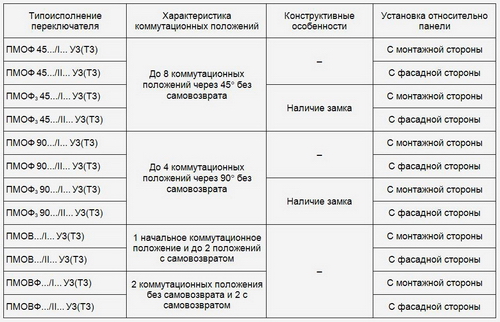

Классификация переключателей

Примечание.Замки переключателей ПМОФ(3) имеют 2 варианта исполнения со съемными ключами типа А и Б соответственно для каждого исполнения.
