Пускатели электромагнитные ПМЛ

Пускатели электромагнитные ПМЛ предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении переменного тока до 660В частотой 50Гц, а в исполнении с трехполюсными тепловыми реле серии РТЛ (ТУ 16-523.54982) для защиты управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Пускатели могут комплектоваться ограничителями перенапряжений типа ОПН. Пускатели, комплектуемые ограничителями перенапряжения, пригодны для работы в системах управления с применением микропроцессорной техники.

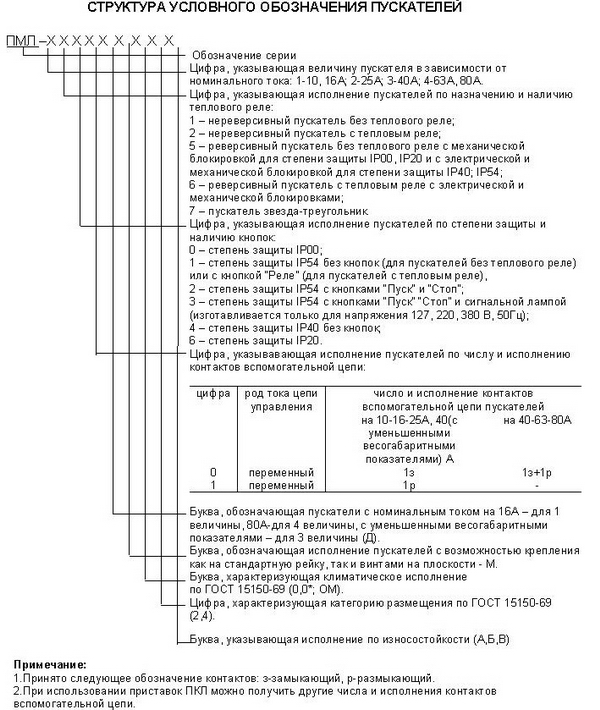

Технические характеристики

Номинальные токи и номинальные рабочие токи для открытого и защищенного исполнения пускателей ПМЛ категории применения АС-3 должны соответствовать данным, указанным в таблице:

Величина пускателя	Номинальный ток, А	Номинальный рабочий ток контактов главной цепи пускателя в продолжительном и прерывисто-продолжительном режимах работы, А
		380В		500В		660В
		исполнений по степени защищенности
		IP00; IР20	IP40; IР54	IP00; IР20	IP40; IР54	IP00; IР20	IP40; IР54
1 2 3 4	10 25 40 63	10 25 40 63	10 22 36 60	10 25 40 63	6 22 36 60	6 16 25 40	4 16 25 40

Номинальный ток контактов вспомогательной цепи 10А. Номинальное напряжение по изоляции 660В. Номинальное напряжение включающих катушек: 24, (36), 40, (48), 110, (127), 220, 230, 240, 380, 400, (415), (500), 600В частотой 50Гц и 110, 220, 380, 400, 415 и (440)В частотой 60Гц; 24, 48, 60, 110 и 220В постоянного тока (значения в скобках непредпочтительные).

Номинальное напряжение цепи управления сейсмостойких пускателей: 220, 230, 240, 380 и 400В частотой 50Гц; 220 и 380В частотой 60Гц.

Значение мощностей, потребляемых включающими катушками пускателей, и время включения пускателей переменного тока:

Величина пускателя	Мощность катушки			Время включения пускателей переменного тока, мс
	переменного тока		постоянного тока, включения и удержания, Вт
	включения, В·А	удержания, В·А
1 2 3 4	68 ± 8 87 ± 13 200 ± 35 200 ± 35	8 ± 1,8 7,6 ± 1,4 20 ± 4 20 ± 4	15 20 – –	17 ± 7 22 ± 5 22 ± 6 2 2± 6

Механическая износостойкость пускателей (без тока в цепи контактов) и коммутационная износостойкость контактов главной цепи пускателей при номинальных рабочих токах, равных номинальным в категории применения АС-3, напряжении 380В, а также допустимая частота включений в час соответствуют данным таблицы:

Величина пускателя	Номинальный ток, А	Механическая износостойкость			Коммутационная износостойкость
		Общий ресурс для исполнений по износостойкости, млн. циклов		Частота включений в час	Общий ресурс для исполнений по износостойкости, млн циклов			Частота включений в час
		А, Б	В		А	Б	В
1 2 3 4	10 25 40 63	20 16 16 16	8 8 8 8	3600 3600 3600 3600	3 2 2 2	1,5 1,0 1,0 1,0	0,3 0,3 0,3 0,3	2400 1200 1200 1200

Пускатели в оболочках изготавливаются в исполнении по износостойкости Б и В. Коммутационная износостойкость контактов главной цепи сейсмостойких пускателей при I = I, напряжении 380В и категории применения АС-3 2,0 млн. циклов. Механическая износостойкость сейсмостойких пускателей 10 млн. циклов. Сейсмостойкие пускатели изготовляются в исполнении по износостойкости А.

Номинальные токи и номинальные рабочие токи пускателей степеней защиты IР00, IР20 без тепловых реле в категории применения АС-1:

Величина пускателя	Номинальный ток пускателя, А	Номинальный рабочий ток в режиме АС-1 при напряжении 380В, А
1 2 3 4	10 25 40 63	20 35 55 70

Номинальные токи и номинальные рабочие токи нереверсных пускателей и коммутационная износостойкость их в категории применения АС-4:

Величина пускателя	Номинальный ток пускателя, А	Номинальный рабочий ток в режиме АС-4, А, при напряжениях				Коммутационная износостойкость
		Номинальный рабочий ток в режиме АС-4, А, при напряжениях				Общий ресурс для исполнений по износостойкости, млн циклов			Частота включений в час при напряжениях
		220В	380В	500В	660В	А	Б	В	до 380В	500, 660В
1 2 3 4	10 25 40 63	4 10 16 25,2	4 10 16 25,2	2,4 10 16 25,2	2,4 6,4 10 16	0,4 0,4 0,4 0,32	0,2 0,2 0,2 0,16	0,1 0,1 0,1 0,08	1200 1200 1200 1200	1200 600 300 300

Коммутационная износостойкость контактов вспомогательной цепи:

Ток нагрузки, А			Коммутационная износостойкость, млн. циклов
переменный при напряжении 380В		Постоянный при напряжении 220В, включение–отключение (t£0,05с)
Включение (cosj = 0,7+0,05)	Отключение (cosj = 0,35+0,05)
7,8 13,6	0,78 1,36	0,15 0,3	3 1

Пределы регулирования тока несрабатывания реле, а также максимальный ток продолжительного режима:

Ток несрабатывания, А	Максимальный ток продолжительного режима, А, при t = 40°С
Номинальный ток пускателя 10А
0,1–0,17 0,16–0,26 0,24–0,4 0,38–0,65 0,61–1 0,95–1,6 1,5–2,6 2,4–4 3,8–6 5,5–8 7,0–10	0,17 0,26 0,4 0,65 1 1,6 2,6 4 6 8 10
Номинальный ток пускателя 25А
7,0–10 9,5–14 13–19 18–25	10 14 19 25
Номинальный ток пускателя 40А
23–32 30–41	30 40
Номинальный ток пускателя 63А
30–41 38–52 47–64 54–74	40 50 57 66

Конструкция и принцип действия

Контакторы пускателя ПМЛ на токи 10 63А имеют прямоходовую магнитную систему Ш-образного типа. Контактная система контакторов расположена перед магнитной. Подвижная часть электромагнита составляет одно целое с траверсой, в которой предусмотрены подвижные контакты и их пружины. Возвратная пружина расположена на среднем керне подвижной части электромагнита. На дугогасительной камере контактора имеются направляющие для встраивания дополнительных приставок: контактной типа ПКЛ или пневмоприставки ПВЛ, кнопки "Пуск" или "Стоп" и сигнальной лампы. Тепловые реле серии РТЛ подсоединяются непосредственно к корпусам пускателей-контакторов.
