Электрические исполнительные однооборотные механизмы МЭО-16, МЭО-40 предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Механизмы исполнительные МЭО-16, МЭО-40 перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки).
Принцип работы электроисполнительных механизмов МЭО-16, МЭО-40 заключается в преобразовании электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала.
Исполнительные механизмы МЭО-16, МЭО-40 устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов.
Исполнительные механизмы МЭО-16, МЭО-40 изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления.
Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
Состав исполнительного механизма МЭО-16, МЭО-40:
электродвигатель синхронный;
редуктор червячный;
ручной привод;
блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ;
рычаг.
Управление исполнительным механизмом МЭО-16, МЭО-40: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-2М или ПБР-2М1.
Технические характеристики
| Условное обозначение механизмов |
Номинальный крутящий момент на выходном валу, N.m |
Номинальное время полного хода выходного вала, s |
Номинальное значение полного хода выходного вала, r |
Потреб-ляемая мощность, W |
Масса, kg |
Тип сигнализации положения выходного вала |
| МЭО-16/25-0,25-01 |
16 |
25 |
0,25 |
46 |
6,5 |
БСПР, БСПИ, БСПТ, БКВ |
| МЭО-16/63-0,63-01 |
63 |
0,63 |
| МЭО-16/63-0,25-01 |
63 |
0,25 |
| МЭО-16/160-0,63-01 |
160 |
0.63 |
| МЭО-40/63-0,25-01 |
40 |
63 |
0,25 |
| МЭО-40/160-0,63-01 |
160 |
0,63 |
| МЭО-16/10-0,25-93 |
16 |
10 |
0,25 |
100 |
7,6 |
| МЭО-16/25-0,63-93 |
25 |
0,63 |
| МЭО-40/25-0,25-93 |
40 |
25 |
0,25 |
| МЭО-40/63-0,63-93 |
63 |
0,63 |
Климатические исполнения (рабочая температура): У3.1; Т3 (от –10 до +50°С).
Степень защиты от попадания твердых частиц (пыли) и воды – IP 54 по ГОСТ 14254.
Напряжение и частота питания - 220 В частотой 50 Hz.
Режим работы механизма – S4, частота включений до 630 в час при ПВ до 25 %.
Максимальная частота включений до 1200 в час при ПВ до 5%.

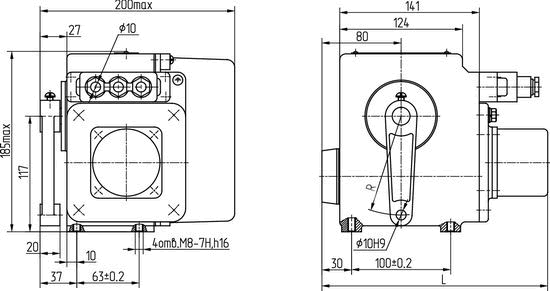

Габаритные и присоединительные размеры
| Обозначение группы механизмов |
L, мм |
R, мм |
| МЭО-16/63-0,25-01 МЭО-16/160-0,63-01 |
230 |
45 |
Остальные из группы
МЭО-16-01, МЭО-16-93 |
20 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
