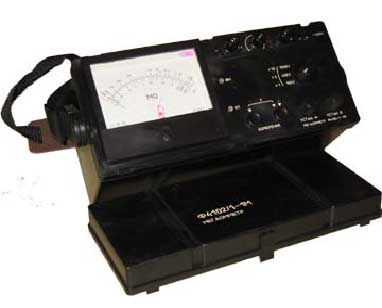

Мегомметры Ф4102/1-1М, Ф4102/2-1М
Назначение
Мегомметры Ф4102/1-1М, Ф4102/2-1М предназначены для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением, и могут использоваться во всех отраслях промышленности и сельского хозяйства
Технические характеристики.
Диапазон измерений сопротивления изоляции, значения напряжения
на зажимах прибора при разомкнутой внешней цепи и участки
диапазонов с относительной погрешностью, не превышающей
15 - 30%, приведены ниже:
| Условное обозначение мегомметра | Диапазон измерений сопротивления изоляции, не менее, МОм | Участки диапазона с пределом допускаемого значения относительной погрешности, МОм | Напряжение, В | |
| 15% | 30% | |||
| Ф4102/1-1М |
0 - 30 |
- | 0,03 - 30 30-1000 |
100 +/- 5 |
| 0 - 150 0 - 10000 |
- | 0,15-150 150-5000 |
500 +/- 25 | |
| 0 - 300 0 - 20000 |
- | 0,3 - 300 300-0000 | 1000 +/- 50 | |
| Ф4102/2-1М | 0 - 2000 0 - 20000 |
75 - 1000 750 - 4000 | - | 1000 +/- 50 |
| 0 - 5000 0 - 50000 |
187,5 - 2500 1875 - 10000 | - | 2500 +/- 125 | |
Класс точности 1,5 по ГОСТ 8.401 - 80. Предел допускаемого значения основной приведенной погрешности равен + 1,5% от длины шкал.
Длина шкалы мегомметра не менее 88 мм.
Время установления показаний не превышает 8 с.
Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с.
Время установления рабочего режима не превышает 4 с.
Режим работы мегомметра прерывистый: измерение - не более 1 мин., пауза - не менее 2 мин.
Питание мегомметров осуществляется от сети переменного тока напряжением (220 + 22/- 33)В частотой (50 + 1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А373).
Энергопотребление:
от сети переменного тока, мощность, не более:
для Ф4102/1-1М - 10 ВА;
для Ф4102/2-1М - 12 ВА;
от химических источников тока, ток потребления не более:
для Ф4102/1-1М - 350 мА;
для Ф4102/2-1М - 450 мА;
Встроенный источник питания до смены батарей в нормальных
условиях применения может обеспечить до 250 измерений при
проведении не более 50 измерений в день.
Мегомметры имеют сетевую индикацию:
включения и подачи высокого напряжения - индикатор ВН;
контроля работоспособности химических источников тока -
индикатор КП. Свечение индикатора происходит при снижении
напряжения химических источников тока до (10 +0,3)В.
Мегомметры сохраняют работоспособность при температуре окружающего
воздуха от минус 30оС до плюс 50оС и относительной влажности
90% при температуре плюс 30оС.
При питании от химических источников тока климатические
условия эксплуатации определяются возможностями источников,
но не превышают указанных в данном пункте.
Масса не более:
мегомметров, без учета химических источников тока - 1,9кг;
сетевого блока питания - 0,4 кг;
футляра с принадлежностями - 0,4 кг.
Габаритные размеры мегомметров 305х125х155 мм.
