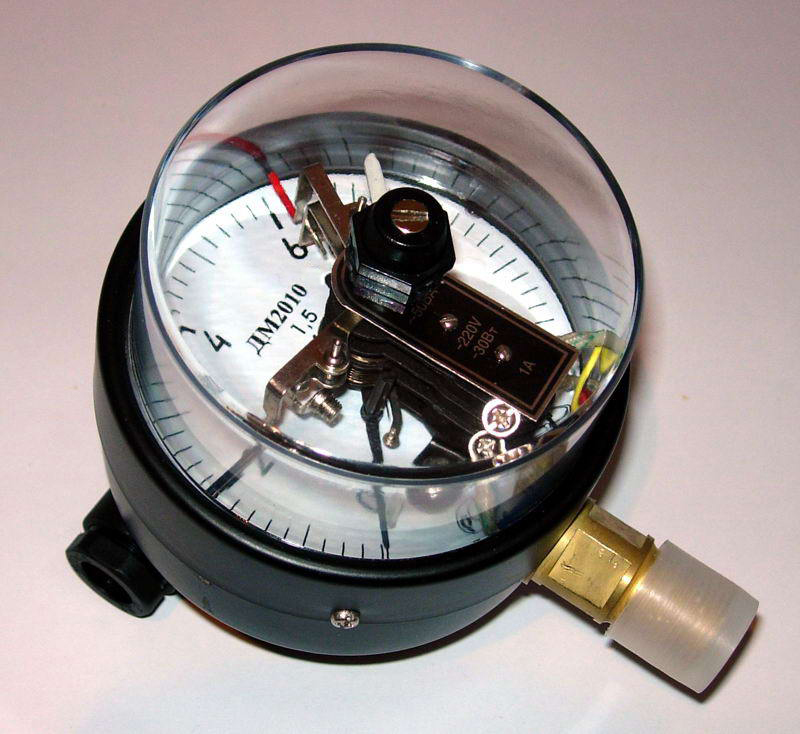

Электроконтактные манометры ДМ2010
Электроконтактные (сигнализирующие) манометры, вакуумметры и мановакуумметры ДМ2010, ДВ2010, ДА2010 предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.
Стандартное исполнение контактной группы - с магнитным поджатием.
Технические характеристики
|
Характеристики |
Значения |
|
Диаметр корпуса |
100 мм |
|
Резьба штуцера |
М20х1,5 |
|
Диапазон показаний приборов, kgf/см2: |
|
|
- ДМ2010 |
от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 (жидкости, пар, газ, в т.ч. кислород) |
|
- ДВ2010 |
от -1 до 0 |
|
- ДА2010 |
от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 (жидкости, пар, газ, в т.ч. кислород) |
|
Класс точности приборов |
1,5 |
|
Диапазон измерений: - избыточного давления - вакуумметрического давления |
от 0 до 75% диапазона показаний равен диапазону показаний |
|
Приборы устойчивы к воздействию температуры окружающего воздуха |
от -50° до +60°С |
|
Степень защиты приборов от воздействия твердых частиц, пыли и воды |
IP40 по ГОСТ 14254-96 |
|
Масса приборов ДМ2010, ДВ2010, ДА2010 |
не более 0,6 кг |

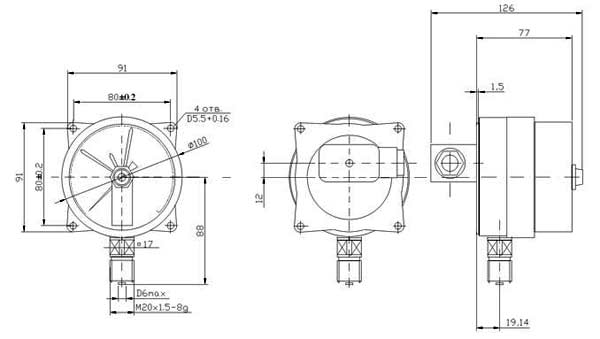

Габаритные и присоединительные размеры ДМ2010
