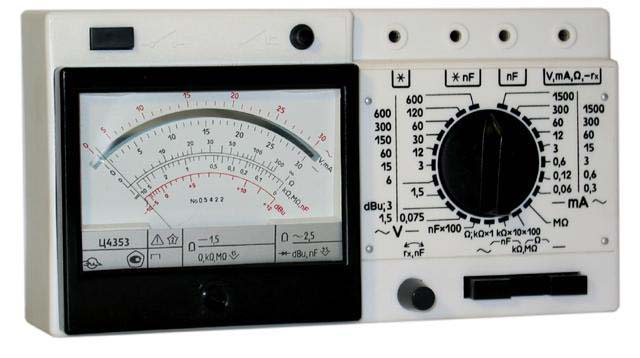

Прибор электроизмерительный многофункциональный Ц4353
Прибор многофункциональный электроизмерительный типа Ц4353 с автоматической защитой от электрических перегрузок предназначен для измерения в электрических цепях объектов измерений, работоспособное состояние которых не нарушается из взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями.
Прибор измеряет следующие параметры:
- силу и напряжение постоянного тока;
- среднеквадратическое значение силы и напряжения переменного тока;
- сопротивление постоянному току;
- электрическую ёмкость;
- абсолютный уровень сигнала по напряжению переменного тока.
Прибор может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями.
Технические характеристики
|
Сила постоянного тока, мА |
|
|
Диапазон |
0-0,06; 0-0,12; 0-0,6; 0-3; 0-12; 0-60; 0-300; 0-1500 |
|
Класс точности |
1,5 |
|
Основная погрешность, % |
+1,5 |
|
Падение напряжения, В |
0,1; / 0,5 |
|
Сила переменного тока, мА |
|
|
Диапазон |
0,05-0,3; 0,1-0,6; 0,5-3; 2,5-15; 10-60; 50-300; 250-1500 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
1,2 |
|
Напряжение постоянного тока, В |
|
|
Диапазон |
0-0,075; 0-1,5; 0-3; 0-12; 0-30; 0-60; 0-120; 0-600 |
|
Класс точности |
1,5 |
|
Основная погрешность, % |
+1,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0,055 |
|
Ток потребления от источника питания, мА |
--- |
|
Напряжение переменного тока, В |
|
|
Диапазон |
0,25-1,5; 0,5-3; 1-6; 2,5-15; 10-60; 25-150; 50-300; 100-600 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
5,2 / 0,65 / 0,26 |
|
Ток потребления от источника питания, мА |
--- |
|
Сопротивление постоянному току, кОм |
|
|
Диапазон |
0-0,3; 0-10; 0-100; 0-1000; 0-10000 |
|
Класс точности |
1,5 |
|
Основная погрешность, % |
+1,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
--- |
|
Ток потребления от источника питания, мА |
10,0; 1,0; 0,1 |
|
Абсолютный уровень сигнала по напряжению, дБ |
|
|
Диапазон |
От – 10 до +12 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
5,2 |
|
Ток потребления от источника питания, мА |
--- |
|
Электрическая емкость, нФ |
|
|
Диапазон |
0-500 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0,25 |
|
Ток потребления от источника питания, мА |
--- |
|
Предел допускаемой вариации показаний прибора, % |
0,75 |
|
Время установления рабочего режима, с |
4 |
|
Продолжительность непрерывной работы, ч |
16 |
|
Изоляция между всеми изолированными электрическими цепями и корпусом прибора в нормальных условиях выдерживает в течение 1 мин. действие испытательного напряжения переменного тока, кВ |
2,0 |
|
Прибор выдерживает кратковременные перегрузки током или напряжением, не более 50 А и 2 кВ, с |
Не более 0,5 с интервалом 20 |
|
Рабочие условия эксплуатации |
|
|
- температура окружающего воздуха, оС |
от - 10 до + 40 |
|
- относительная влажность, % |
до 80 при 250С |
|
- атмосферное давление, мм рт. ст. |
630-800 |
|
Габаритные размеры, мм |
215х115х90 |
|
Масса прибора, кг |
1,0 |
