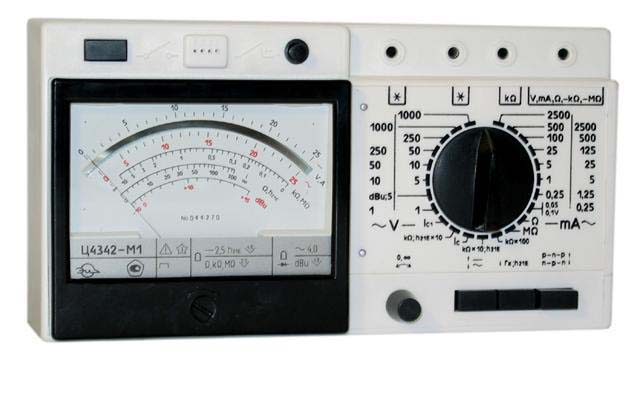

Прибор многофункциональный измерительный Ц4342-М1
Прибор многофункциональный измерительный Ц4342-М1 с автоматической защитой от электрических перегрузок предназначен для измерения в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями:
- силы и напряжения постоянного тока;
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
- сопротивления постоянному току;
- абсолютного уровня сигнала по напряжению переменного тока;
Кроме того, прибор предназначен для измерения параметров биполярных транзисторов мощностью до 150 мВт:
- статистического коэффициента передачи тока в схеме с общим эмиттером h21Е в диапазонах измерения сопротивления постоянному току;
- обратных токов ICBO (коллектора), ICЕO (коллектора – эмиттера при разомкнутом выводе базы), ICES (коллектора – эмиттера при короткозамкнутых выводах эмиттера и базы).
Прибор может применяться при регулировании, ремонте и эксплуатации электро - и радиоаппаратуры.
Технические характеристики
|
Сила постоянного тока, мА |
|
|
Диапазон |
0-0,05; 0-0,25; 0-1; 0-5; 0-25; 0-100; 0-500; 0-2500 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+2,5 |
|
Падение напряжения, В |
Не более 0,4 |
|
Сила переменного тока, мА |
|
|
Диапазон |
0,05-0,25; 0,25-1,25; 1-5; 5-25; 25-125; 100-500; 500-2500 |
|
Класс точности |
4,0 |
|
Основная погрешность, % |
+ 4,0 |
|
Падение напряжения, В |
1,2 |
|
Напряжение постоянного тока, В |
|
|
Диапазон |
0-0,1; 0-1; 0-5; 0-10; 0-50; 0-250; 0-1000 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0,053 |
|
Ток потребления от источника питания, мА |
--- |
|
Напряжение переменного тока, В |
|
|
Диапазон |
0,2-1,0; 1-5; 2-10; 10-50; 50-250; 200-1000 |
|
Класс точности |
4,0 |
|
Основная погрешность, % |
+ 4,0 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
5,200; 2,800; 1,050; 0,280 |
|
Ток потребления от источника питания, мА |
--- |
|
Сопротивление постоянному току, кОм |
|
|
Диапазон |
0-0,3; 0-10; 0-100; 0-1000; 0-10000 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
--- |
|
Ток потребления от источника питания, мА |
7,600; 7,200; 0,720; 0,072; 15,00 |
|
Абсолютный уровень сигнала по напряжению, дБ |
|
|
Диапазон |
От – 10 до +15 |
|
Класс точности |
4,0 |
|
Основная погрешность, % |
+ 4,0 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
2,800 |
|
Ток потребления от источника питания, мА |
|
|
Статический коэффициент тока, h21Е |
|
|
Диапазон |
0-200; 0-2000 |
|
Класс точности |
4,0 |
|
Основная погрешность, % |
+ 4,0 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
--- |
|
Ток потребления от источника питания, мА |
0,720; 7,200 |
|
Предел допускаемой вариации показаний прибора, % |
1,25 |
|
Время установления рабочего режима |
Непосредственно после включения |
|
Продолжительность непрерывной работы, ч |
16 |
|
Изоляция между всеми изолированными электрическими цепями и корпусом прибора в нормальных условиях выдерживает в течение 1 мин. действие испытательного напряжения переменного тока, кВ |
3,0 |
|
Прибор выдерживает длительные перегрузки током или напряжением, равные 120% от конечного значения диапазонов измерений, ч |
Не менее 2 |
|
Рабочие условия эксплуатации |
|
|
температура окружающего воздуха, оС |
от - 10 до + 40 |
|
относительная влажность, % |
до 80 при 250С |
|
атмосферное давление, мм рт. ст. |
630-800 |
|
габаритные размеры, мм |
215х115х90 |
|
масса прибора, кг |
0,9 |
