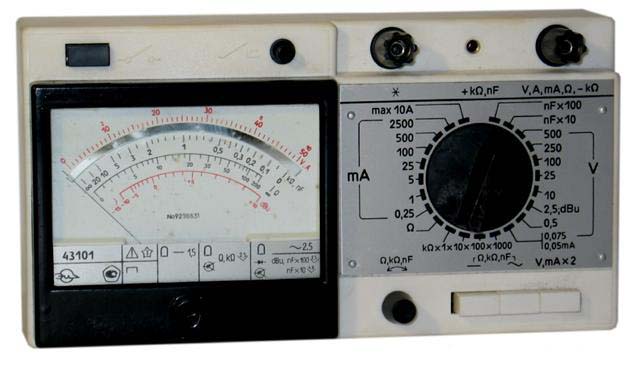

Прибор электроизмерительный комбинированный Ц43101
Прибор многофункциональный электроизмерительный типа Ц43101 с автоматической защитой от электрических перегрузок предназначен для измерения в электрических цепях объектов измерений, работоспособное состояние которых не нарушается из взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями.
Прибор измеряет следующие параметры:
- силу и напряжение постоянного тока;
- среднеквадратическое значение силы и напряжения переменного тока;
- сопротивление постоянному току;
- электрическую ёмкость;
- абсолютный уровень сигнала по напряжению переменного тока.
Прибор может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями.
Технические характеристики
|
Сила постоянного тока, мА |
|
|
Диапазон |
0-0,05; 0-0,25; 0-1; 0-5; 0-25; 0-100; 0-500; 0-2500; 0-10000 |
|
Класс точности |
1,5 |
|
Основная погрешность, % |
+1,5 |
|
Падение напряжения, В |
0,3; 0,6 |
|
Диапазон с множителем “V, mА х 2” |
0-0,1; 0-0,5; 0-2; 0-10; 0-50; 0-200; 0-1000; 0-5000 |
|
Класс точности |
1,5 |
|
Основная погрешность, % |
+1,5 |
|
Падение напряжения, В |
0,6 |
|
Сила переменного тока, мА |
|
|
Диапазон |
0-0,05; 0-0,25; 0-1; 0-5; 0-25; 0-100; 0-500; 0-2500; 0-10000 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
0,3; 0,6 |
|
Ток потребления от источника питания, мА |
1,5 |
|
Диапазон с множителем “V, mА х 2” |
0-0,1; 0-0,5; 0-2; 0-10; 0-50; 0-200; 0-1000; 0-5000 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
0,6 |
|
Ток потребления от источника питания, мА |
1,5 |
|
Напряжение постоянного тока, В |
|
|
Диапазон |
0-0,075; 0-0,5; 0-2,5; 0-10; 0-25; 0-100; 0-250; 0-500 |
|
Класс точности |
1,5 |
|
Основная погрешность, % |
+1,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0,051 |
|
Ток потребления от источника питания, мА |
--- |
|
Диапазон с множителем “V, mА х 2” |
0-0,15; 0-1; 0-5; 0-20; 0-50; 0-200; 0-500 0-1000 |
|
Класс точности |
1,5 |
|
Основная погрешность, % |
+1,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0,102 |
|
Ток потребления от источника питания, мА |
--- |
|
Напряжение переменного тока, В |
|
|
Диапазон |
0-0,075; 0-0,5; 0-2,5; 0-10;0-25; 0-100; 0-250; 0-500 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0-0,53 |
|
Ток потребления от источника питания, мА |
1,5 |
|
Диапазон с множителем “V, mА х 2” |
0-0,15; 0-1; 0-5; 0-20; 0-50; 0-200; 0-500; 0-1000 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0,106 |
|
Ток потребления от источника питания, мА |
1,5 |
|
Сопротивление, кОм |
|
|
Диапазон |
0-0,2; 0-10; 0-100; 0-1000; 0-10000 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
--- |
|
Ток потребления от источника питания, мА |
10,0; 6,0; 1,5; 1,5; 1,5 |
|
Абсолютный уровень сигнала, дБ |
|
|
Диапазон |
От – 10 до +10 |
|
Класс точности |
2,5 |
|
Основная погрешность, % |
+ 2,5 |
|
Падение напряжения, В |
--- |
|
Ток потребления от измеряемого сигнала, мА |
0,053 |
|
Ток потребления от источника питания, мА |
1,5 |
|
Рабочие условия эксплуатации |
|
|
температура окружающего воздуха, оС |
от - 10 до + 40 |
|
относительная влажность, % |
до 80 при 250С |
|
атмосферное давление, мм рт. ст. |
630-800 |
|
габаритные размеры, мм |
215х115х87 |
|
масса прибора, кг |
0,95 |
