Блоки испытательные БИ 4, БИ 6

Блоки испытательные серии БИ предназначены для использования в качестве многополюсных штепсельных разьемов в цепях релейной защиты, автоматики и измерительных приборов. Блоки испытательные являются комплектующими изделиями.

Технические данные

Номинальное напряжение, В: 220;

Номинальный ток, А: 6;

Род тока: постоянный и переменный;

Номинальная частота переменного тока, Гц: 50 или 60.

Испытательное напряжение, выдерживаемое электрической изоляцией блоков и штепселей в течение 1 мин. без пробоя и перекрытия (напряжение переменного тока частоты 50 Гц, приложенное между всеми электрически несвязанными цепями блоков и штепселей, а также между ними и корпусом), В 1700.

Масса и габаритные размеры указаны в таблице 1.

Таблица 1

Условия эксплуатации

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ 4, O4. Блоки предназначены для работы в следующих условиях:

• температура окружающего воздуха - от - 40 до + 55° С;
• внешние воздействующие факторы для группы механического исполнения М6 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с ускорением 1 g.

Структура условного обозначения

БИ Х Х Х4

Х - число пар полюсов: 4 или 6;
Х - М только для модернизированных блоков;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения - (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ16-526.115-75

Габаритные размеры БИ 6

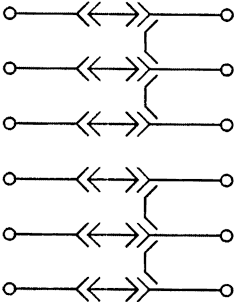

Схема присоединения БИ 6
