Аккумуляторы типов НК-55 (80, 125)
Аккумуляторы указанных типов и формируемые на их основе аккумуляторные батареи предназначены для электропитания приборов и аппаратов различного назначения. Аккумуляторы и аккумуляторные батареи соответствуют техническим условиям ТУ 16-90 ИЛБЕ.563330.001 ТУ (НК-80, 5НК-80); ИЛТГ. 563334.011 ТУ (НК-55; 4,5НК-55); ИЛТГ.563337.101 ТУ (НК-125; 5НК-125).
Структура условного обозначения
ХНК-Х У2: Х - количество последовательно соединенных аккумуляторов в батарее; НК - никель-кадмиевая электрохимическая система; Х - номинальная емкость, А; У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.Условия эксплуатации
Аккумуляторы и аккумуляторные батареи работоспособны в диапазоне. Температур от минус 40 до 40°С. Относительной влажности до 95%. Воздействия механических факторов по группе М125 (ГОСТ 17516.1-90) с ускорением 3 g, частотой 10-100 Гц и длительностью воздействия от 2 до 20 с. Аккумуляторы и батареи в разряженном состоянии, без электролита хранятся в сухом закрытом помещении, отапливаемом или неотапливаемом, на стеллажах в нормальном положении (крышкой вверх) при температуре окружающего воздуха не выше 40°С и относительной влажности воздуха не более 80%. Аккумуляторы и батареи необходимо периодически очищать от пыли и выступающих солей (карбонатов). Установка аккумуляторов и батарей штабелями не допускается. Аккумуляторы и батареи можно хранить в полевых условиях под навесом в течение 6 мес, при этом не допускается воздействие прямых солнечных лучей и атмосферных осадков. Допускается хранение аккумуляторов и батарей в заряженном состоянии в течение 6 мес при температуре окружающего воздуха (20+5)°С. Неокрашенные поверхности аккумуляторов необходимо смазывать тонким слоем смазки, не содержащей кислот. Не допускается совместное хранение щелочных аккумуляторов и батарей с кислотными аккумуляторами и батареями с кислотами. Аккумуляторы и батареи допускаются транспортировать любым видом транспорта на любое расстояние в разряженном состоянии без электролита. При транспортировании аккумуляторы и батареи должны быть защищены от влаги и прямых солнечных лучей. Не допускается установка батарей одна на другую без прокладок, падение аккумуляторов, взаимные удары. Нормативно-технический документ ТУ 16-90 ИЛБЕ.563330.001 ТУ,ИЛТГ.563334.011 ТУ, ИЛТГ.563337.101 ТУТехнические характеристики
|
Тип аккумулятора и батареи |
Номинальная емкость, А·ч |
Масса, кг |
Размеры, мм, не более |
|||
|
без электролита |
с электролитом |
длина |
ширина |
высота |
||
|
НК-55 |
55 |
2,20 |
2,78 |
55 |
127 |
216 |
|
4НК-55 |
11,40 |
13,70 |
308 |
|||
|
4НК-55-III |
11,50 |
13,80 |
335 |
148 |
257 |
|
|
5НК-55 |
13,90 |
16,80 |
373 |
|||
|
НК-80 |
80 |
3,50 |
4,46 |
47 |
154 |
352 |
|
5НК-80 |
21,30 |
26,10 |
322 |
|||
|
5НК-80-III |
21,50 |
26,30 |
356 |
170 |
393 |
|
|
НК-125 |
125 |
5,10 |
6,60 |
72 |
154 |
352 |
|
5НК-125 |
31,60 |
39,10 |
461 |
|||
|
5НК-125-III |
31,80 |
39,30 |
495 |
170 |
393 |
|
Номинальное напряжение составляет не менее:
аккумулятора - 1,2 В;
батареи из 4 аккумуляторов - 4,8 В;
батареи из 5 аккумуляторов - 6,0 В.
Номинальный режим работы аккумуляторов и батарей таков:
заряд - током 0,25 С10 А в течение 6 ч;
разряд - током 0,1 С10 А до конечного напряжения 1,0 В из расчета на аккумулятор, где С10 - номинальная емкость, определенная при разряде током, равным 0,1 С10 А.
Емкость аккумуляторов и батарей, разряженных постоянным током 0,1 С10 А до конечного напряжения 1,0 В из расчета на аккумулятор, составляет, не менее:
при температуре минус (20+2)°С - 0,60 С10;
при температуре минус (40+2)°С - 0,20 С10.
Остаточная емкость аккумуляторов и батарей составляет, не менее:
после хранения в заряженном состоянии в течение 28 суток - 0,75 С10;
после хранения в заряженном состоянии в течение 6 мес - 0,50 С10.
Наработка аккумуляторов и батарей составляет не менее 1000 циклов до предельной емкости 0,60 С10.
Срок службы аккумуляторов и батарей, в пределах которого обеспечивается указанная наработка, составляет 3 года.
Срок сохраняемости - 5 лет, в том числе 6 мес в полевых условиях.

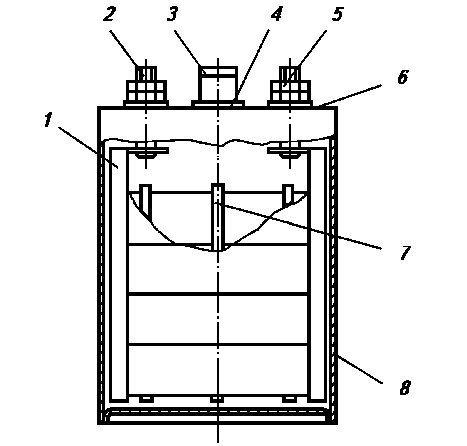

Общий вид аккумулятора типа НК
Аккумулятор включает в себя блок положительных и отрицательных электродов, разделенных сепараторами и помещенных в сосуд с электролитом. Электроды подключены к электрическим выводам, размещенным на крышке, в горловине которой установлена вентильная пробка. Последняя обеспечивает свободный выход газов и предотвращает выплескивание электролита.
1, 7 - блоки электродов; 2 - электрический вывод;
3 - вентильная пробка; 4 - резиновое кольцо;
5 - гайка крепления; 6 - крышка; 8 - сосуд
Аккумуляторная батарея состоит из 4 (5) аккумуляторов емкостью соответственно 55, 80, 125 А соединенных последовательно перемычками.
Лакокрасочное покрытие обеспечивает защиту аккумуляторов и батарей от коррозии при транспортировании и хранении. Аккумуляторы и батареи поставляются в разряженном состоянии без электролита.
